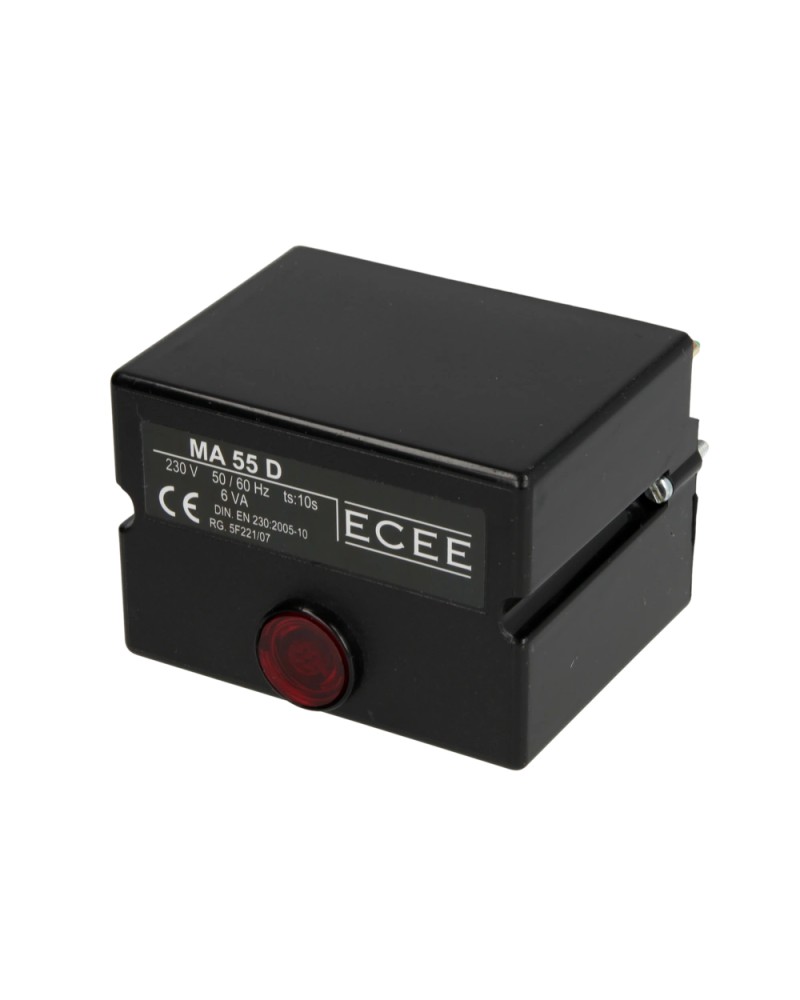

Relais ECEE MA55 D

551,21 €
S DPH

Le relais ECEE MA55 D est une variante spécifique de la gamme MA55, principalement utilisée sur les brûleurs Cuenod (séries NC4, NC6, NC9) et certains équipements Chappée.

Le suffixe "D" indique généralement une configuration adaptée aux brûleurs avec Réchauffeur de fioul et une séquence de démarrage spécifique (souvent liée à la temporisation de l'allumage ou à la gestion d'une électrovanne avec un léger décalage).

Počet
Poslední kus skladem



Garanties sécurité



Politique de livraison

  Politique de garantie

(à modifier dans le module "Réassurance")

1. Caractéristiques techniques

  • Type : Boîtier de contrôle électromécanique pour brûleur fioul à 1 allure.

  • Tension : 230V / 50Hz.

  • Temps de sécurité (TS) : 10 secondes (délai maximum pour la détection de flamme).

  • Pré-ventilation : Environ 15 secondes.

  • Particularité "D" : Souvent utilisé sur des brûleurs nécessitant une gestion précise de la ligne de gicleur réchauffée.

2. Séquence de fonctionnement (avec réchauffeur)

Le MA55 D suit un cycle de sécurité rigoureux :

  1. Phase de chauffe : Le relais attend que le réchauffeur atteigne environ 60°C. Un contact interne au réchauffeur se ferme alors.

  2. Pré-ventilation : Le moteur se lance pour balayer les gaz imbrûlés.

  3. Allumage & Injection : Les électrodes créent l'arc, puis l'électrovanne libère le fioul.

  4. Stabilisation : La cellule photo-résistante prend le relais pour confirmer la présence de flamme.

3. Diagnostics des pannes spécifiques au MA55 D

Symptôme

Cause probable

Le boîtier ne démarre pas (silence total)

Le contact du réchauffeur de fioul est ouvert. Le MA55 D "attend" une chaleur qui ne vient pas.

Mise en sécurité après 10s (avec flamme)

Cellule photo-électrique encrassée ou défectueuse.

Mise en sécurité immédiate au réarmement

Lumière parasite : la cellule voit de la lumière alors que le brûleur n'a pas encore démarré.

Étincelles mais pas de flamme

Électrovanne défectueuse ou gicleur bouché.

4. Remplacement : Le MA55 D est-il interchangeable ?

Le MA55 D est devenu très rare en neuf. Voici les options de remplacement :

  • Remplacement par un MA55 H : Dans la plupart des cas, le modèle MA55 H peut remplacer le "D" sur les socles Cuenod standards, car ils partagent la même gestion du réchauffeur.

  • Modernisation (Kit complet) : Si vous ne trouvez plus de MA55, la solution est de passer sur un boîtier digital type Siemens LMO 14.

    • Attention : Cela nécessite de changer le socle et la cellule (passage en cellule QRB). Le câblage doit être entièrement repris.

[!IMPORTANT]

Le test du Shunt (Diagnostic uniquement) : Pour savoir si c'est votre relais MA55 D qui est mort ou votre réchauffeur, un technicien peut shunter les bornes du réchauffeur sur le socle. Si le brûleur démarre, c'est le réchauffeur qui est en cause. Ne laissez jamais un shunt en place de façon permanente, car cela supprime une sécurité thermique importante.

[!TIP]

Le conseil de MonsieurChauffage.fr :

Avant de remplacer votre MA55 D, vérifiez l'état des fiches de connexion sur le socle. Sur les anciens brûleurs Cuenod, les vibrations peuvent desserrer les vis des bornes, créant des micro-arcs électriques qui font "sauter" le relais sans raison apparente. Un simple resserrage sauve parfois un boîtier que l'on pensait HS.
