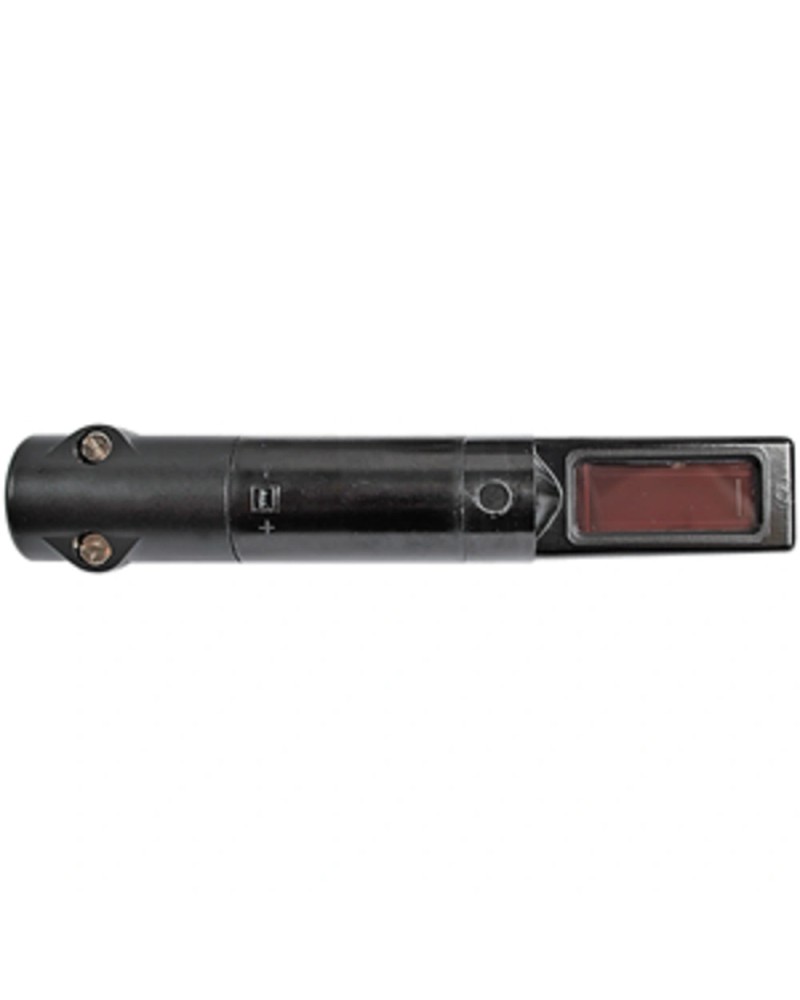

Type RAR 9

Caractéristiques Techniques

• Type de détection : Rayonnement visible de la flamme de fioul (spectre jaune).

• Sensibilité : Elle réagit à l'intensité lumineuse de la flamme.

• Protection : Indice IP40 (doit être protégée des projections directes de fioul).

• Température de fonctionnement : -20°C à +60°C.

• Câblage : Généralement livrée avec un câble de raccordement bifilaire (2 fils).

Compatibilité avec les coffrets de sécurité

La RAR 9 est spécifiquement conçue pour fonctionner avec les boîtiers de contrôle Siemens (anciennement Landis & Gyr) suivants :

• LAL (tous modèles)

• LAL... / LOK16... / LAE1...

• LFL (utilisé sur certains brûleurs industriels)

 Diagnostic et Entretien

Si votre brûleur se met en sécurité "Défaut flamme" alors que la flamme est physiquement présente :

1. Nettoyage de l'optique : La poussière ou la suie sur la lentille de la cellule est la cause n°1 de panne. Nettoyez-la délicatement avec un chiffon propre et sec (sans produit abrasif).

2. Positionnement : Vérifiez que la cellule n'a pas bougé dans son logement. Étant donné qu'elle capte la lumière frontalement et latéralement, un léger décalage peut réduire drastiquement le signal reçu par le coffret.

3. Vieillissement : Les cellules au sélénium perdent de leur sensibilité avec le temps (environ 10 ans). Si le courant de flamme mesuré au coffret est trop faible malgré un nettoyage, la cellule est probablement fatiguée.

Le conseil de MonsieurChauffage.fr

Pour tester une cellule RAR 9, vous pouvez mesurer le "courant de flamme" en microampères ($\mu A$) avec un multimètre branché en série (selon les schémas du boîtier LAL). Si la valeur est instable ou proche du seuil de coupure du boîtier, remplacez la cellule avant la panne franche. C'est une pièce d'usure peu coûteuse qui évite bien des interventions d'urgence en plein hiver.
