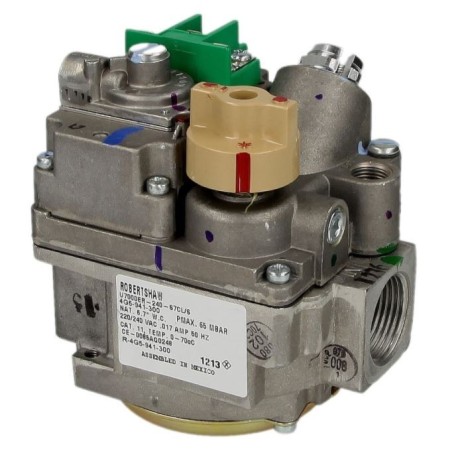

Bloc UNITROL 7000 raccord 3/4'' soit 20/27 mm BER /BSP 230 v

## Caractéristiques Techniques (Version 3/4'')

Le passage en 20/27 mm permet d'alimenter des brûleurs nécessitant un volume de gaz plus conséquent tout en limitant les pertes de charge.

• Raccordement : Taraudage femelle 3/4'' BSP (entrée et sortie).

• Alimentation : 230 V AC pour les bobines d'électrovannes.

• Capacité : Débit nettement supérieur à la version 1/2'', permettant de couvrir des puissances allant souvent jusqu'à 70-80 kW (selon la pression réseau).

• Régulation : Intègre un régulateur de pression réglable par vis (sous le capuchon plastique).

## Installation et Montage

Le raccordement en 3/4'' impose une certaine rigueur mécanique :

1. Sens du flux : Respectez impérativement la flèche gravée sur le corps du bloc indiquant le sens de circulation du gaz.

2. Étanchéité : Sur ce diamètre, l'utilisation de filasse avec pâte à joint agréée Gaz ou de ruban téflon épais est recommandée pour garantir une étanchéité parfaite sur les filetages 20/27.

3. Position : Le bloc peut généralement être monté horizontalement ou verticalement, mais évitez de placer la tête des bobines vers le bas (risque d'accumulation de condensats ou d'impuretés).

## Diagnostic et Points de Contrôle

Si vous remplacez un ancien bloc 3/4'' :

• Vérification de la tension : Assurez-vous que le signal 230 V provenant du coffret de sécurité est bien stable. Une tension trop faible peut empêcher l'ouverture complète du clapet.

• Pression amont/aval : Utilisez les prises de pression intégrées (souvent des vis de 9 mm) pour vérifier que vous avez bien la pression réseau en entrée (ex: 20 mbar pour le gaz naturel) et la pression de consigne brûleur en sortie.

Le conseil de MonsieurChauffage.fr

Sur les modèles Unitrol 7000 en 3/4'', le ressort de régulation est plus puissant. Si vous installez ce bloc sur un appareil fonctionnant au Propane (37/50 mbar), vérifiez bien que le kit de conversion pour gaz liquide a été installé. Sans lui, vous ne pourrez pas atteindre la pression de sortie nécessaire pour le bon fonctionnement des brûleurs haute pression.
