ECee MA52 Relais : Solution fiable de la série ECEE
search
  • ECee MA52 Relais : Solution fiable de la série ECEE

ECEE, relais MA52

240,36 €
S DPH

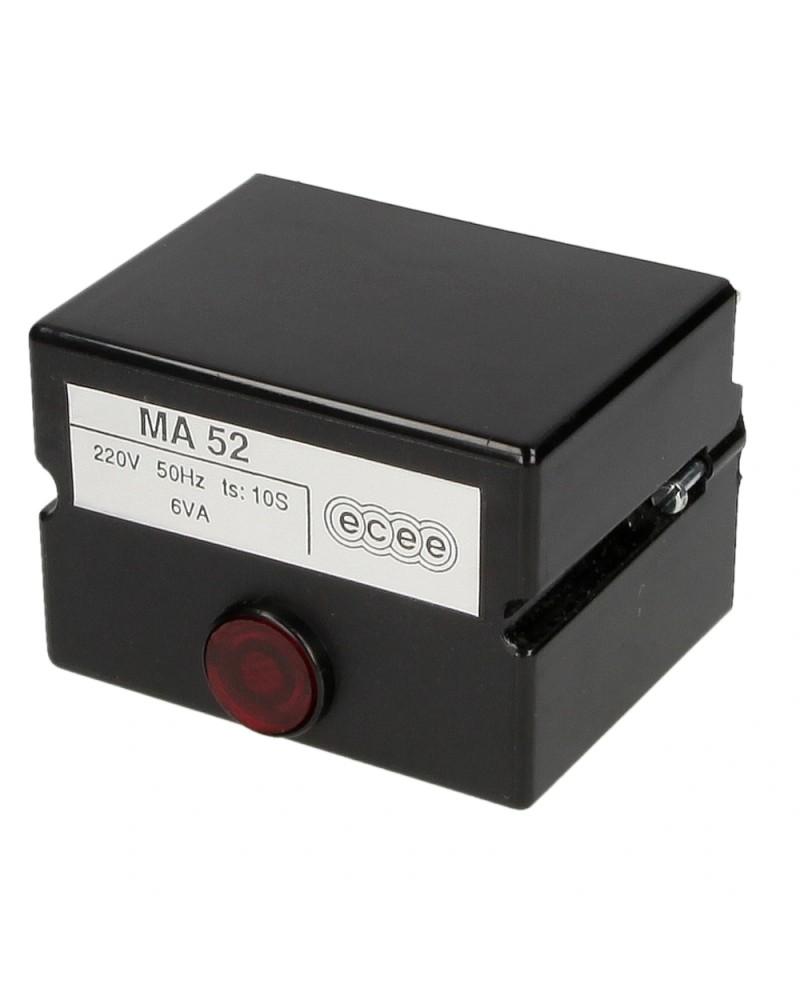

Le relais ECEE MA52 est un boîtier de contrôle de sécurité pour brûleurs fioul à une allure, que l'on retrouve quasi exclusivement sur les brûleurs Cuenod (notamment les gammes NC4 et NC6) ainsi que sur certains modèles Ideal Standard des années 80-90.

C'est un boîtier électromécanique, ancêtre des boîtiers digitaux actuels, reconnu pour son format vertical et son bouton de réarmement proéminent.

Množstvo
Posledné kusy v sklade



Garanties sécurité



Politique de livraison

  Politique de garantie

(à modifier dans le module "Réassurance")

1. Caractéristiques techniques du MA52

  • Type : Boîtier de sécurité pour brûleurs fioul à pulvérisation.

  • Séquence : * Pré-ventilation : environ 15 à 20 secondes.

    • Temps de sécurité (TS) : 10 secondes.

  • Détection de flamme : Par cellule photo-résistante (cellule spécifique ECEE/Cuenod).

  • Alimentation : 220-230V / 50Hz.

2. Séquence de fonctionnement et pannes

Le MA52 pilote le brûleur selon un cycle strict. Si une étape échoue, le relais "saute" (mise en sécurité).

Étape du cycle

Symptôme de panne

Cause probable

Démarrage

Le brûleur ne fait rien

Thermostat chaudière ouvert ou bobine interne du MA52 grillée.

Pré-ventilation

Le moteur tourne mais s'arrête avant l'étincelle

Contact de pré-ventilation encrassé à l'intérieur du relais.

Allumage

Étincelles présentes, pas de flamme, arrêt après 10s

Gicleur bouché ou pompe fioul désamorcée.

Surveillance

Flamme présente mais arrêt après 10s

Cellule encrassée ou MA52 ne recevant pas le signal de la cellule.

3. Pourquoi le remplacer ?

Le MA52 n'est plus fabriqué depuis de nombreuses années. Avec le temps, les contacts en argent à l'intérieur du boîtier s'usent et créent des arcs électriques qui finissent par souder les contacts ou empêcher le passage du courant.

S'il tombe en panne, il est fortement déconseillé de tenter de l'ouvrir pour nettoyer les contacts : c'est un organe de sécurité critique.

4. Remplacement et Équivalences

Le remplacement direct par un boîtier "Plug & Play" est impossible car le socle ECEE est propriétaire. La solution standard est de remplacer l'ensemble {Boîtier + Socle + Cellule}.

  • Option recommandée : Installer un kit Siemens LOA 24 ou LMO 14.

  • Attention : Cela demande de recâbler le brûleur borne par borne. Les fils du moteur, de l'électrovanne et du transformateur doivent être déplacés sur le nouveau socle Siemens.

[!IMPORTANT]

Le réchauffeur de fioul : Si votre brûleur possède un réchauffeur (très courant sur les NC4), vérifiez bien que le nouveau boîtier choisi gère le contact de ligne (souvent borne 3 et 8 sur les boîtiers modernes). Sans cela, le brûleur démarrera à froid, ce qui provoquera de la suie et des pannes répétées.

[!TIP]

Le conseil de MonsieurChauffage.fr :

Si vous remplacez votre MA52 par un boîtier moderne, profitez-en pour remplacer les câbles d'électrodes. Les anciens câbles des années 80 deviennent poreux avec la chaleur et peuvent créer des fuites de courant que les nouveaux boîtiers (plus sensibles) détecteront comme un défaut, mettant le brûleur en sécurité sans raison apparente.
