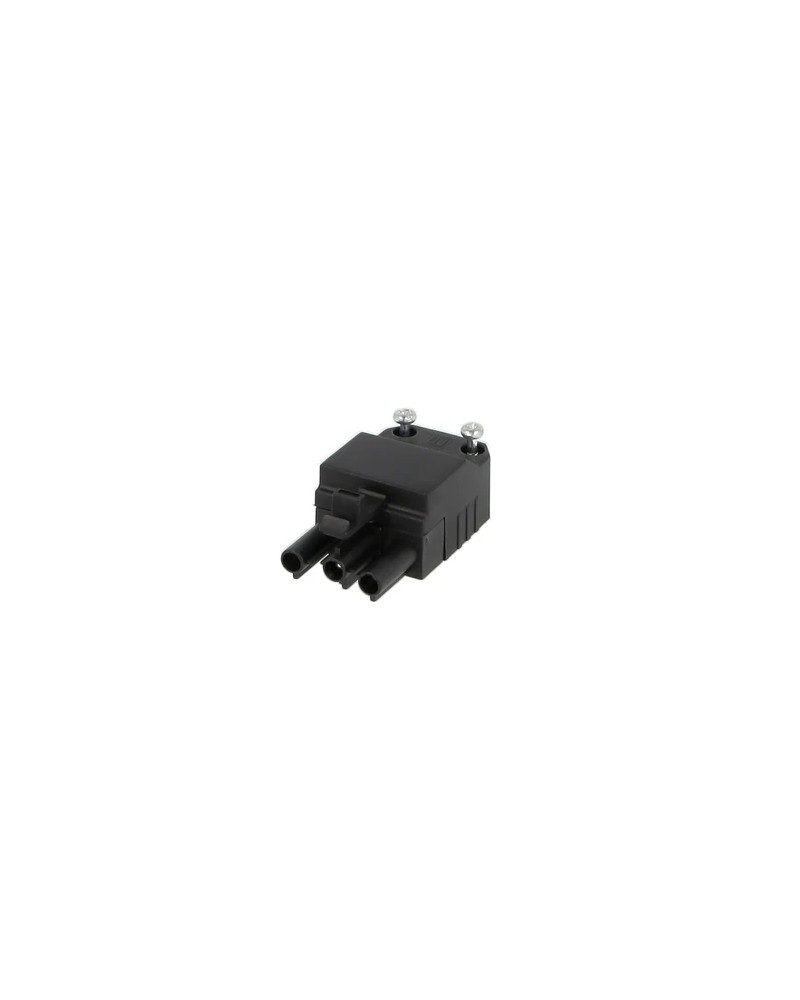

Fiche de raccordement brûleur 3 pôles male

📋 Fiche Technique : Connecteur 3 pôles mâle

• Type : Connecteur mâle (broches saillantes).

• Nombre de pôles : 3 (Phase, Neutre, Terre).

• Standard : Système de connexion rapide avec verrouillage.

• Tension : 230V AC / 16A max.

• Compatibilité : Universelle (pompes de charge ECS, circulateurs chauffage, ventilateurs de brûleurs spécifiques).

• Matériau : Boîtier isolant en polyamide, résistant à la chaleur et aux hydrocarbures.

🔧 Rôles et Avantages

1. Détrompage de Sécurité : La forme spécifique du boîtier interdit tout branchement à l'envers. La phase, le neutre et la terre sont toujours connectés aux bons emplacements, protégeant ainsi l'électronique de votre chaudière.

2. Maintenance Rapide : Permet le remplacement d'un circulateur ou d'un moteur sans avoir à ouvrir le boîtier électrique de la chaudière ni à dévisser de dominos.

3. Continuité de Terre : La broche de terre est généralement plus longue que les autres pour assurer une mise à la terre "première entrée, dernière sortie", une sécurité électrique fondamentale.

4. 💡 Le conseil de "MonsieurChauffage.fr"

   La fiche 3 pôles mâle est l'accessoire indispensable pour rendre votre chaufferie plus sûre et plus facile à entretenir.

   • Le sens de l'insertion : Comme ses grandes sœurs (les fiches 7 et 4 pôles), cette fiche possède un détrompeur mécanique. Si vous sentez une résistance, ne forcez pas : vérifiez l'alignement et l'absence de poussière ou de débris à l'intérieur de la prise femelle.

   • Le verrouillage : De nombreuses fiches 3 pôles disposent d'un petit levier ou d'un clip de verrouillage. Assurez-vous qu'il est bien "cliqué" après le branchement. Avec les vibrations constantes des circulateurs ou des brûleurs, une fiche mal verrouillée peut se déconnecter légèrement et créer un arc électrique dangereux.

   • Câblage interne : Si vous devez raccorder un câble sur cette fiche, utilisez impérativement des embouts de câblage (cosses) sur vos fils souples. Cela évite qu'un brin de cuivre ne vienne toucher le plot voisin, ce qui ferait disjoncter l'installation dès la mise sous tension.
