QAC34/140 CHAPPEE BAXI

QAC34/140 CHAPPEE BAXI

32,21 €
TTC

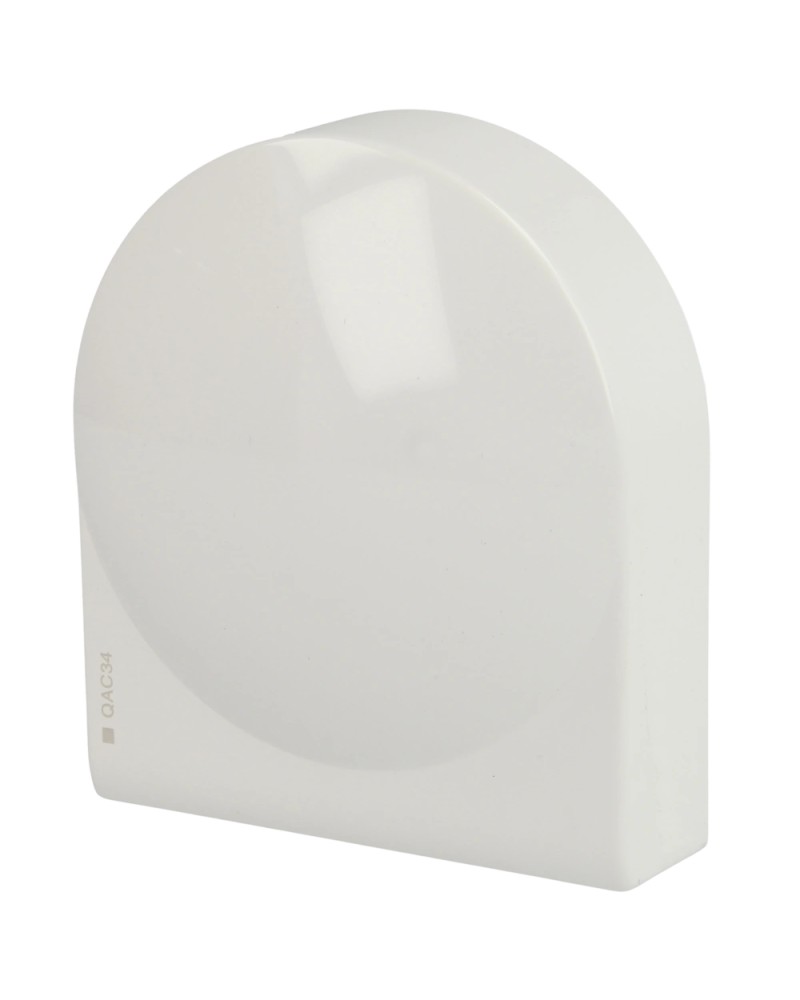

La référence QAC34/140 correspond à une sonde de température extérieure de haute précision utilisée par les groupes Baxi, Chappée et Ideal Standard. C'est un composant essentiel pour les chaudières équipées d'une régulation climatique (loi d'eau).

Au lieu de chauffer l'eau à une température fixe, la sonde permet à la chaudière d'anticiper le froid : plus il fait froid dehors, plus la chaudière augmente la température de départ des radiateurs.

Quantité
Liste de souhaits
Comparer

1. Caractéristiques Techniques

  • Type de capteur : NTC 1k Ohm (Thermistance à coefficient de température négatif).

  • Plage de mesure : de -50°C à +70°C.

  • Compatibilité : Utilisée sur la quasi-totalité des gammes Chappée (LUNA, BORA, KLISTA) et Baxi.

  • Boîtier : En plastique robuste avec indice de protection IP44 (résistant aux projections d'eau).

2. Où et comment l'installer ?

L'emplacement de cette sonde est crucial pour ne pas "tromper" la chaudière :

  • Orientation : Elle doit être installée sur le mur le plus froid, généralement au Nord ou au Nord-Ouest.

  • Hauteur : À environ 2 mètres ou 2,5 mètres du sol.

  • Erreurs à éviter :

    • Ne pas l'installer au-dessus d'une fenêtre ou d'une bouche d'extraction (chaleur parasite).

    • Éviter les rayons directs du soleil (Sud/Est).

    • Ne pas la placer sous un balcon ou dans un recoin sans circulation d'air.

3. Comment tester la sonde QAC34/140 ?

Si votre chauffage est trop faible ou trop fort malgré vos réglages, la sonde est peut-être défaillante. Vous pouvez la tester avec un multimètre en mode Ohm (\Omega) après l'avoir débranchée :

Température extérieure

Valeur de résistance théorique

0°C

approx 2859 \Omega

10°C

approx 1783 \Omega

20°C

approx 1147 \Omega

25°C

1000 Omega (Référence)

Si le multimètre affiche "OL" (circuit ouvert) ou "0" (court-circuit), la sonde est HS.

4. Diagnostics et Symptômes de panne

Symptôme

Cause probable

Radiateurs froids alors qu'il gèle

La sonde envoie une valeur de température erronée (ex: elle indique 25°C alors qu'il fait 0°C).

Code Erreur sur la chaudière

Souvent un défaut de type "Sonde Extérieure" ou "Circuit Ouvert".

Chauffage permanent à fond

La sonde est déconnectée ou le fil est coupé (la chaudière passe souvent en mode sécurité/confort maximum).

👍👍

Le conseil de MonsieurChauffage.fr : Lors du branchement, n'utilisez pas de câbles trop fins sur de longues distances. Un câble de section 2 \times 0,75 mm² ou 2 \times 1,5 mm est idéal. Veillez également à ce que le presse-étoupe (le petit joint en caoutchouc là où le fil entre dans le boîtier) soit bien serré pour éviter que l'humidité ne vienne oxyder les contacts électriques.
