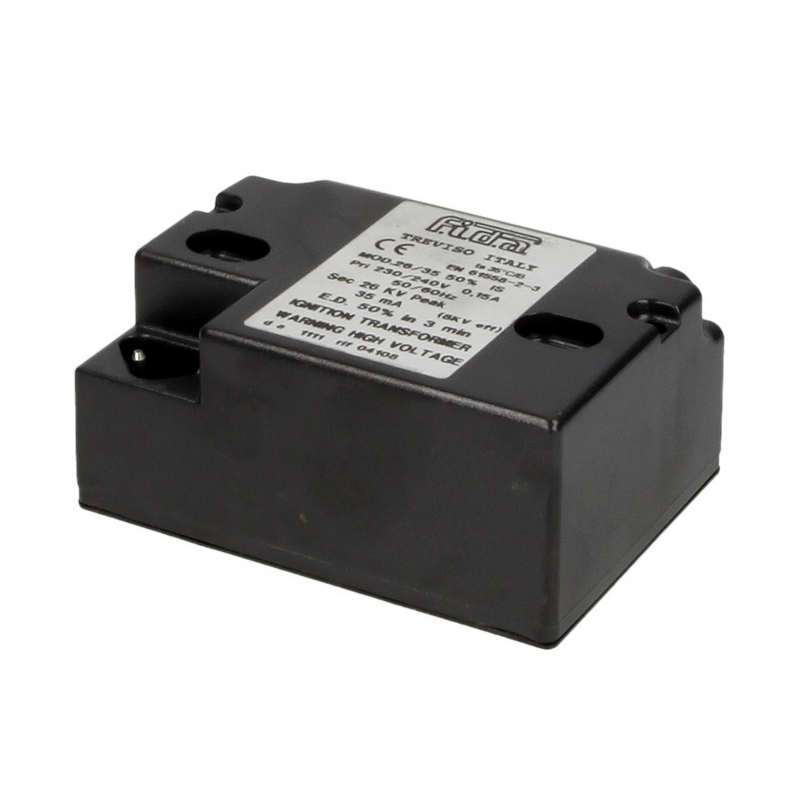

Tranformateur fida mod. 26/35

1. Caractéristiques techniques du 26/35

Voici les spécifications que vous retrouverez sur l'étiquette :

• Primaire (Entrée) : 230V / 50Hz / 0.15A.

• Secondaire (Sortie) : 2 \times 13t{ kV}$ (ou 26\{ kV}$ entre les deux sorties haute tension).

• Courant de sortie : 35\text{ mA}$.

• Facteur de marche (ED) : Généralement 25% sur 3 minutes. Cela signifie qu'il n'est pas fait pour fonctionner en continu ; il ne doit rester sous tension que pendant la phase de pré-allumage.

2. Symptômes de panne

Si le moteur du brûleur tourne, que le fioul est pulvérisé, mais qu'il n'y a pas de flamme (mise en sécurité) :

• Le transformateur "grogne" : S'il fait un bruit de vibration sourd mais qu'aucune étincelle ne sort, il est probablement en court-circuit interne.

• Absence de continuité : Si l'enroulement primaire est coupé, le transformateur reste totalement muet.

• Fuite de courant : Si le boîtier plastique est fendu ou brûlé, l'étincelle peut se faire à l'intérieur du transformateur au lieu d'aller aux électrodes.

Le Conseil de Monsieurchauffage.fr

"Attention à la sécurité : on parle ici de 26 000 Volts ! Ne testez jamais la présence d'étincelle en approchant un tournevis à la main. Pour vérifier si le FIDA 26/35 est fonctionnel, débranchez les câbles HT des électrodes et approchez-les doucement l'un de l'autre (avec des pinces isolées !) : l'arc doit être bleu, vif et 'claquer' nettement. Si l'arc est orange et mou, le transformateur est fatigué et ne réussira pas à enflammer le mélange air/fioul par temps froid."

3. Remplacement et précautions

• Entraxes de fixation : Le modèle 26/35 existe avec différentes embases. Vérifiez que les trous de fixation correspondent à votre platine de brûleur.

• Connectique Haute Tension : Il existe des versions avec sorties "fiches" (diamètre 4 mm) ou "vis". Assurez-vous que vos câbles d'allumage sont compatibles ou prévoyez de les remplacer également.

• Polarité : Bien que ce soit de l'alternatif, respectez bien le câblage Phase/Neutre sur la prise 3 broches (souvent une prise Wieland) pour éviter tout conflit avec la cellule de détection de flamme.
