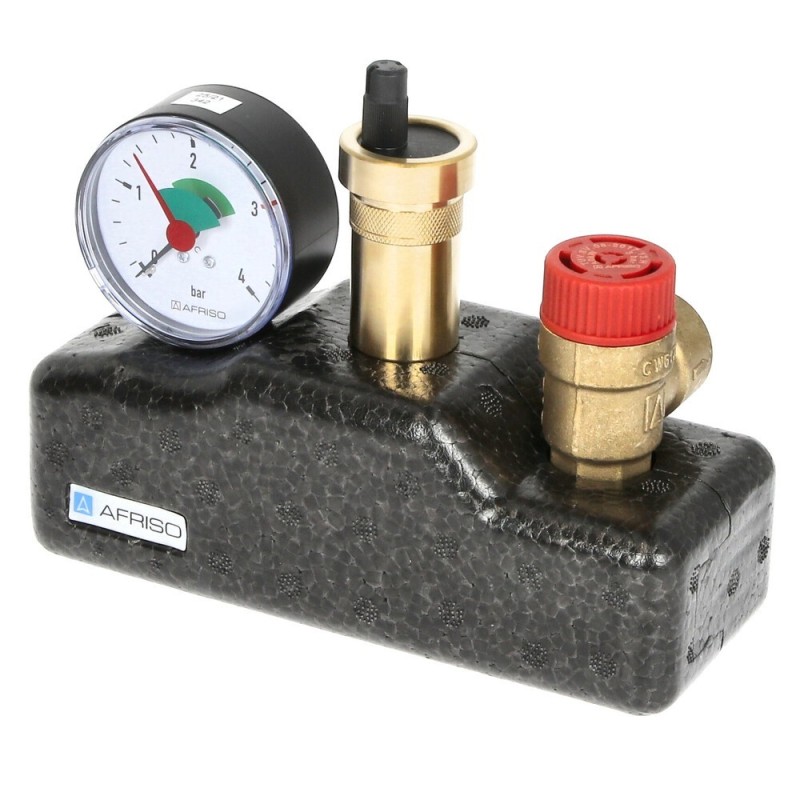

Kit de sécurité chaudières max 50 kw

Composition du kit (3 en 1)

Un groupe de sécurité standard regroupe trois organes essentiels sur un corps en laiton massif :

1. La Soupape de sécurité (Tarée à 3 bars) : C'est l'élément critique. Si la pression du circuit dépasse $3\text{ bars}$ (suite à une surchauffe ou un vase d'expansion HS), elle s'ouvre pour évacuer l'eau et protéger la chaudière d'une explosion ou d'une rupture.

2. Le Manomètre : Permet une lecture instantanée de la pression du circuit (généralement gradué de $0$ à $4\text{ bars}$). La zone verte indique la pression de fonctionnement normale (souvent entre $1,5$ et $2\text{ bars}$).

3. Le Purgeur automatique : Situé au point le plus haut du kit, il évacue l'air emprisonné dans le corps de chauffe, évitant ainsi les bruits de circulation et la corrosion.

4. Caractéristiques Techniques types

   Spécification	Valeur standard
   Capacité max.	Jusqu'à $50\text{ kW}$
   Pression de décharge	$3\text{ bars}$
   Raccordement chaudière	1" Femelle (26x34 mm)
   Matériau	Laiton (souvent livré avec une coque isolante en polystyrène)
   Fluide admissible	Eau ou mélange Eau/Glycol (max 50%)

5. Pourquoi 50 kW ?

   Le seuil de 50 kW correspond au diamètre de la soupape (1/2") et du raccordement (1"). Au-delà de cette puissance, le débit d'évacuation d'eau en cas de surpression doit être plus important pour garantir la sécurité, ce qui impose des kits de taille supérieure (ex: kit 100 kW}$ ou 200 kW}$).

   Conseils de MONSIEURCHAUFFAGE.FR

   • L'isolation : Ne jetez pas la coque noire ou grise livrée avec. Elle évite les déperditions de chaleur au niveau du groupe et empêche la condensation sur le laiton.

   • L'évacuation : La sortie de la soupape doit être raccordée à un entonnoir de vidange relié à l'égout. Si elle crache, ne bouchez jamais la sortie !

   • Emplacement : Il s'installe impérativement sur le départ chauffage, le plus près possible de la chaudière, sans aucune vanne d'isolement entre la chaudière et le groupe.

   ---
