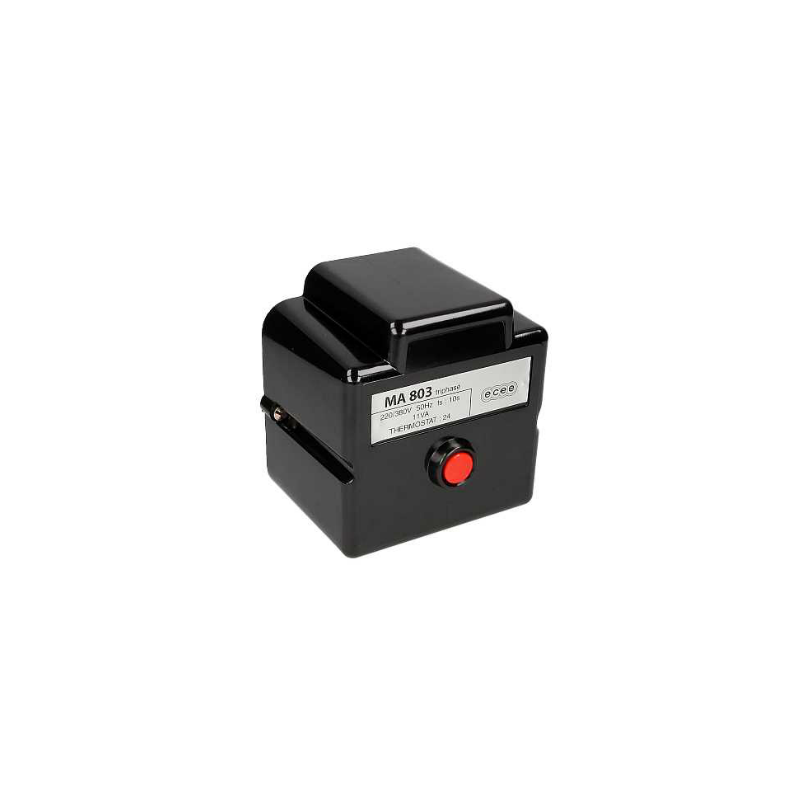

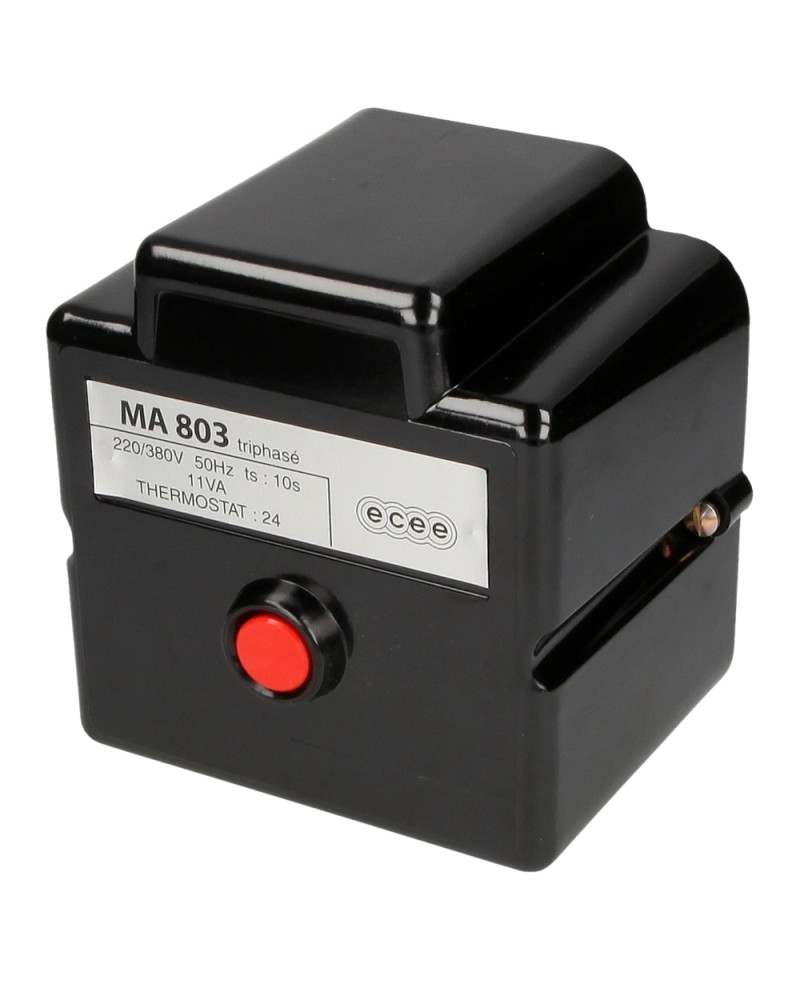

ECEE, relais MA803

. Caractéristiques techniques

• Type : Boîtier de contrôle pour brûleurs fioul à pulvérisation.

• Temps de sécurité (TS) : Généralement 10 secondes.

• Pré-ventilation (tv1) : Environ 20 à 30 secondes (plus long que sur les modèles d'entrée de gamme).

• Particularité : Il gère souvent le contact de fin de préchauffage (si votre brûleur est équipé d'un réchauffeur de fioul).

2. Séquence de fonctionnement du MA803

Le MA803 suit un cycle rigoureux pour éviter toute accumulation de fioul imbrûlé dans le foyer :

1. Attente de chauffe : Si un réchauffeur est présent, le boîtier attend la fermeture du contact thermique.

2. Pré-ventilation : Le ventilateur tourne pour balayer le foyer.

3. Pré-allumage : Les électrodes créent l'étincelle.

4. Allumage : Ouverture de l'électrovanne (allure 1).

5. Stabilisation : Une fois la flamme détectée, le boîtier autorise (selon le câblage) le passage en allure 2.

3. Pourquoi le MA803 tombe-t-il en panne ?

Comme tous les boîtiers de cette génération, il est sensible à l'usure mécanique :

• Charbonnage des contacts : À force de manœuvres, les micro-contacts internes s'oxydent ou "charbonnent", empêchant le passage du courant vers le moteur ou le transformateur.

• Défaillance du condensateur : Les composants internes vieillissent, ce qui peut rendre les temps de sécurité aléatoires.

• Bouton de réarmement bloqué : Si le brûleur est resté en sécurité trop longtemps, le mécanisme de réarmement thermique peut être difficile à réenclencher.

4. Remplacement et Équivalences

Le MA803 est aujourd'hui une pièce de collection. Si le vôtre est HS, il est rare d'en trouver un neuf. Les solutions sont les suivantes :

• Le MA 55 H : Souvent utilisé en remplacement sur les brûleurs Cuenod, mais nécessite une vérification du câblage.

• Siemens LOA 24 ou LMO 14 : Ces boîtiers modernes peuvent remplacer le MA803, mais attention : le socle n'est pas le même. Il faut impérativement remplacer le socle et recâbler l'intégralité des composants (moteur, vanne, électrodes, cellule).

[!IMPORTANT] Sécurité Cellule : Le MA803 utilise une détection de flamme par cellule photo-résistante. Si vous adaptez un boîtier moderne à la place, vous devrez presque toujours remplacer la cellule d'origine par une cellule compatible avec le nouveau boîtier (type QRB) pour garantir que le temps de sécurité soit respecté.

[!TIP] Le conseil de MonsieurChauffage.fr :

Si votre MA803 se met en sécurité par intermittence, vérifiez la tension électrique à l'entrée du brûleur. Ces anciens relais sont très sensibles aux chutes de tension (inférieures à 200V). Un simple resserrage des bornes sur le socle peut parfois résoudre des problèmes de mise en sécurité mystérieux.
