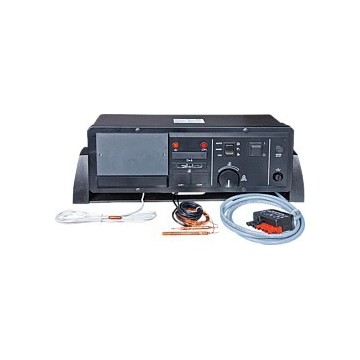

Le tableau de commande est l'interface utilisateur et technique située en façade de la chaudière. Il regroupe les organes de pilotage, de surveillance et de diagnostic. Selon la génération de l'appareil, il peut être purement analogique ou entièrement numérique.

Voici les composants types que l'on retrouve sur un tableau de commande :

1. Les organes de contrôle visuel

C'est ici que l'on vérifie l'état de santé de la machine :

• Le Manomètre : Indique la pression d'eau du circuit de chauffage (généralement entre 1 et 2 bars).

• Le Thermomètre : Affiche la température de départ de l'eau (entre 35°C pour un plancher chauffant et 75°C pour des vieux radiateurs).

• L'Indicateur de flamme : Un voyant (souvent vert) ou un symbole sur écran confirmant que le brûleur est allumé.

2. Les sélecteurs de réglage (Molettes ou Boutons)

En général, on distingue deux réglages prioritaires :

• Sélecteur Chauffage : Permet de régler la température de l'eau envoyée dans les radiateurs. Il comporte souvent un mode "Été" (eau chaude seule) et un mode "Hiver" (eau chaude + chauffage).

• Sélecteur Eau Chaude Sanitaire (ECS) : Règle la température de l'eau aux robinets (idéalement entre 50°C et 55°C pour éviter les brûlures et limiter le tartre).

3. Les fonctions de sécurité et de service

• Le bouton Reset (Réarmement) : C'est le bouton le plus important. Si le boîtier relais détecte un défaut (pas d'allumage, surchauffe), la chaudière se verrouille. Appuyer sur Reset permet de relancer un cycle.

• L'interrupteur Marche/Arrêt : Coupe l'alimentation électrique de la carte mère.

• L'Aquastat : C'est le thermostat interne qui coupe le brûleur dès que l'eau a atteint la température sélectionnée en façade.
