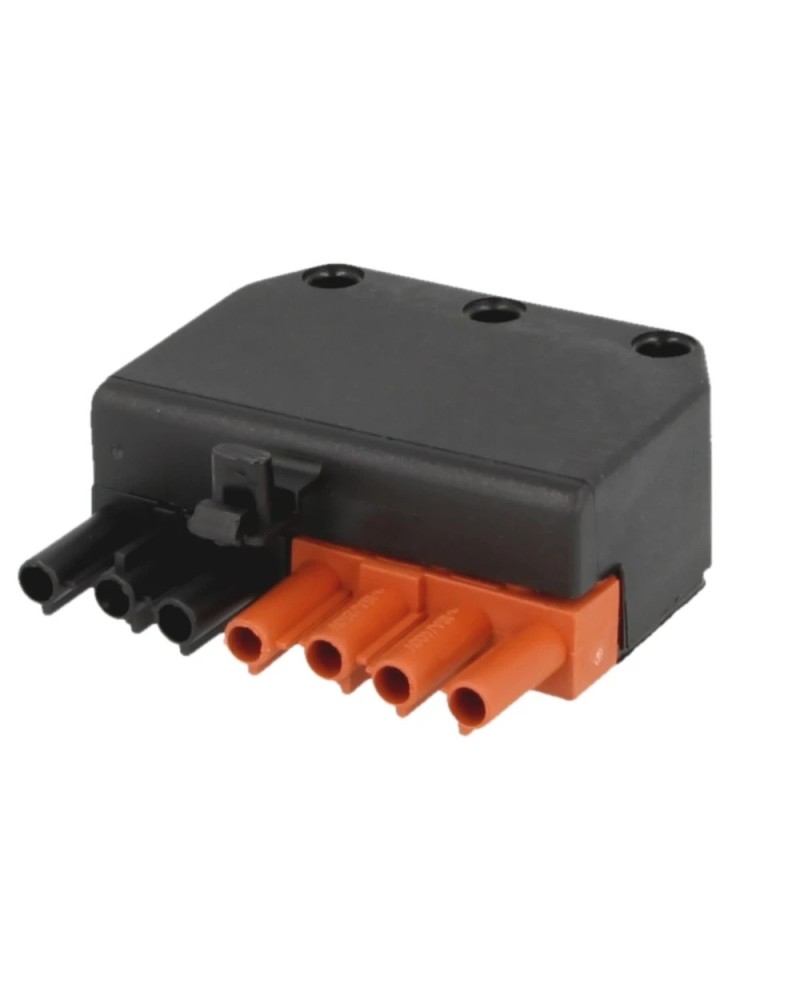

Fiche de connexion 7 pôles Mâle

📋 Fiche Technique : Connecteur 7 pôles mâle

• Type : Connecteur mâle à encastrer ou à monter sur boîtier.

• Nombre de pôles : 7 broches (plots métalliques saillants).

• Standardisation : Conforme à la norme DIN 4791.

• Compatibilité : Toutes chaudières équipées d'un brûleur européen standard (Viessmann, Buderus, De Dietrich, Chappée, Wolf, etc.).

• Tension : 230V / 10A max.

• Indice de protection : Généralement IP40 une fois raccordé.

🔧 Les 7 Points de Contrôle (Plots)

Chaque broche mâle correspond à un signal critique :

1. L1 (Phase) : Envoie le courant 230V au brûleur.

2. Terre : Assure la protection des personnes et le courant d'ionisation.

3. N (Neutre) : Retour du circuit électrique.

4. S3 (Défaut) : Reçoit l'info de mise en sécurité du brûleur.

5. T1 / T2 (Aquastat) : Le pont de commande qui autorise la chauffe.

6. B4 (Signal Marche) : Indique que la flamme est présente.

7. 💡 Le conseil de "MonsieurChauffage.fr"

   La fiche 7 pôles mâle est le socle de base de votre sécurité électrique côté chaudière.

   • Vérification des broches : Si votre brûleur refuse de démarrer, inspectez les 7 broches métalliques du connecteur mâle. Elles ne doivent être ni tordues, ni noircies. Une broche légèrement oxydée peut créer une "résistance de contact" qui empêche le boîtier de contrôle du brûleur de recevoir assez de tension pour l'allumage.

   • Le pont T1-T2 : Sur le connecteur mâle, les plots T1 et T2 sont souvent reliés à l'aquastat de la chaudière. Si vous testez un brûleur "en direct" (hors chaudière), il faudra shunter ces deux plots sur votre prise de test pour simuler une demande de chauffe.

   • Séchage après fuite : En cas de fuite d'eau sur la chaudière, l'humidité peut stagner dans le creux du connecteur mâle. Avant de rebrancher le brûleur, passez un coup de soufflette ou de sèche-cheveux. L'eau entre les pôles L1 et Terre ferait immédiatement disjoncter votre tableau électrique.
