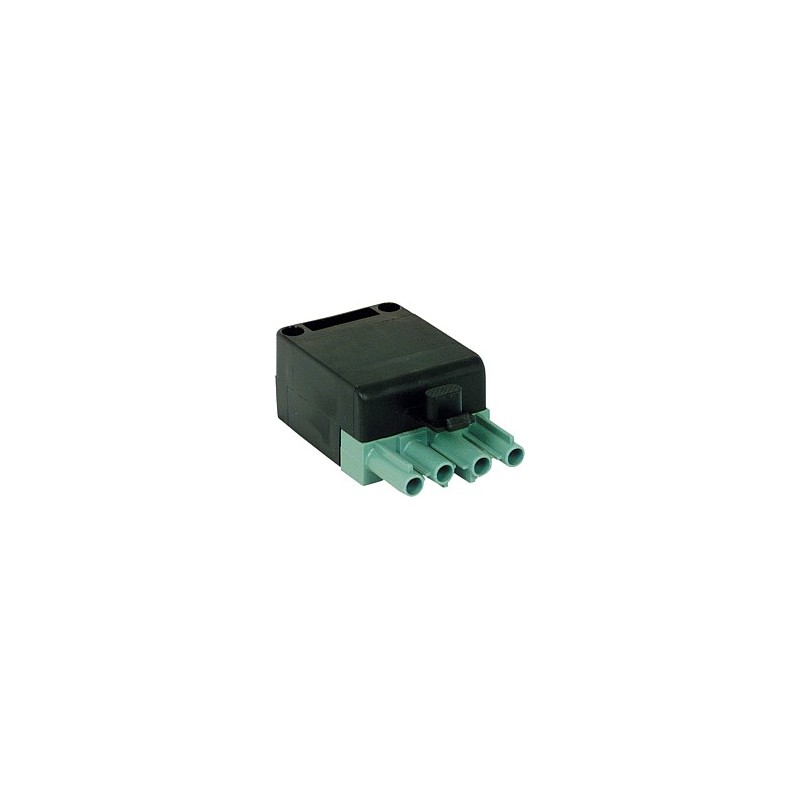

Fiche de connexion 4 pôles Mâles

1. 📋 Fiche Technique : Connecteur 4 pôles mâle

   • Type : Connecteur mâle à encastrer ou sur socle.

   • Nombre de pôles : 4 broches métalliques.

   • Standardisation : Système Wieland / DIN 4791.

   • Tension : 230V AC.

   • Compatibilité : Brûleurs 2 allures ou modulants (Buderus, Viessmann, De Dietrich, Riello, Cuenod, etc.).

   • Indice de protection : IP40 (une fois accouplé à la fiche femelle).

   🔧 Rôle des 4 pôles de puissance

   Ces broches servent à piloter les composants de haute performance du brûleur :

   1. Pôle 1 : Commande de l'électrovanne de 2ème allure (Y2).

   2. Pôle 2 : Commun / Neutre.

   3. Pôle 3 : Retour d'état ou signal de servomoteur (volet d'air).

   4. Pôle 4 : Signal spécifique pour le compteur horaire de la 2ème allure.

💡 Le conseil de "MonsieurChauffage.fr"

La fiche 4 pôles mâle est l'interface qui autorise votre brûleur à passer en "vitesse supérieure".

• Nettoyage des broches : Comme pour la fiche 7 pôles, les broches métalliques du connecteur mâle doivent être parfaitement propres. Toute trace d'oxydation ou de "vert-de-gris" créera une résistance qui peut empêcher le passage en 2ème allure, laissant votre chaudière en sous-puissance par grand froid.

• Le détrompeur : Le boîtier possède une forme spécifique qui empêche de brancher la fiche femelle à l'envers. Ne forcez jamais ; si la connexion est difficile, vérifiez qu'aucune broche n'est tordue ou qu'un corps étranger n'est tombé dans le fond du connecteur.

• Vérification du compteur : Si votre installation dispose d'un compteur d'heures pour la 2ème allure, c'est généralement via le plot n°4 de cette fiche mâle que le signal est envoyé. En cas d'arrêt du comptage, vérifiez le serrage du fil sur ce plot à l'arrière du connecteur.
