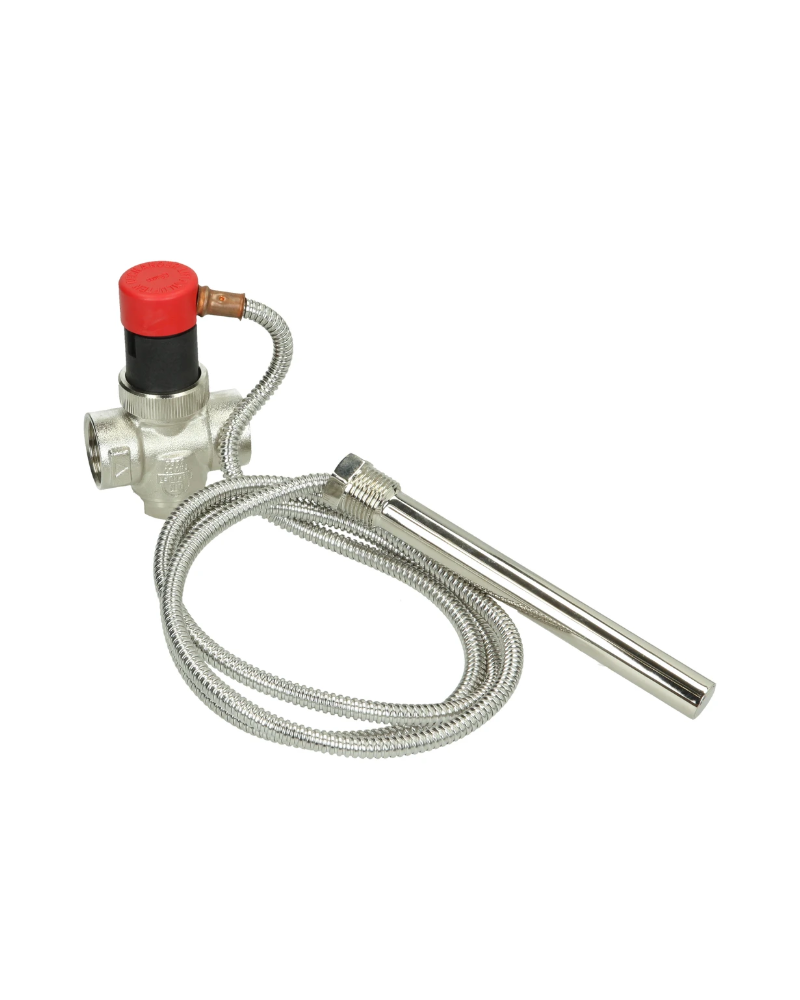

Sécurité d'évacuation thermique 3/4'' avec tube capillaire 1,3 m

104,28 €
TTC



La sécurité d'évacuation thermique 3/4" (souvent appelée soupape thermique ou STS20) est un organe de sécurité obligatoire pour les installations de chauffage à combustible solide (chaudières à bois, inserts à bûches ou poêles bouilleurs) dont le circuit est fermé.

Son rôle est simple mais vital : si la température de la chaudière dépasse un seuil critique (généralement 95°C), la soupape s'ouvre pour évacuer l'eau trop chaude et faire entrer de l'eau froide pour refroidir l'échangeur, évitant ainsi l'explosion ou la déformation du corps de chauffe.

Quantité



Garanties sécurité



Politique de livraison



Politique de garantie

1. Caractéristiques techniques standards

  • Raccordement : 3/4" (20/27) femelle ou mâle selon les marques (Watts, Caleffi, Danfoss).

  • Température d'ouverture : Réglée en usine à 95°C (non réglable par l'utilisateur).

  • Tube capillaire : Longueur de 1,3 m (relie la sonde immergée dans la chaudière au corps de la soupape).

  • Fluide : Eau ou mélange eau-glycol (jusqu'à 30 %).

  • Pression de service : Jusqu'à 10 bars.

2. Fonctionnement du système

La soupape fonctionne sans électricité (sécurité positive) :

  1. Le bulbe de la sonde (au bout du capillaire) plonge directement dans l'eau de la chaudière via un doigt de gant.

  2. Le liquide à l'intérieur du capillaire se dilate sous l'effet de la chaleur.

  3. À 95°C, la pression interne pousse le clapet de la soupape pour libérer le passage.

3. Schéma d'installation type

Pour que la sécurité soit efficace, elle doit être raccordée ainsi :

  • Entrée : Raccordée au réseau d'eau froide de la ville.

  • Sortie : Raccordée à l'échangeur de sécurité de la chaudière (serpentin de décharge).

  • Évacuation : La sortie de l'échangeur doit être reliée à l'égout via un entonnoir de vidange visible.

4. Diagnostics et Entretien

Symptôme

Cause probable

Action recommandée

La soupape coule en permanence

Calcaire sur le siège du clapet

Actionner le bouton de décharge manuelle (si présent) pour rincer.

La température monte à 100°C sans ouverture

Capillaire pincé ou cassé

Danger : Le fluide s'est échappé, la soupape est HS. À remplacer immédiatement.

Fuite au niveau du doigt de gant

Joint d'étanchéité défectueux

Resserrer ou changer le joint plat.

[!IMPORTANT]

Prudence avec le capillaire : Le tube de 1,3 m contient un liquide sous pression. Ne le pliez jamais avec un angle vif et ne le coupez jamais. S'il est endommagé, la soupape ne fonctionnera plus du tout.

Le conseil de MonsieurChauffage.fr : Lors de l'installation, assurez-vous que la pression du réseau d'eau froide est suffisante (minimum 2 bars). Si l'eau de ville est coupée ou si vous dépendez d'une pompe électrique (qui s'arrête en cas de coupure de courant), la sécurité thermique ne pourra pas refroidir la chaudière. Dans ce cas, un vase d'expansion ouvert ou un onduleur pour la pompe est nécessaire.
