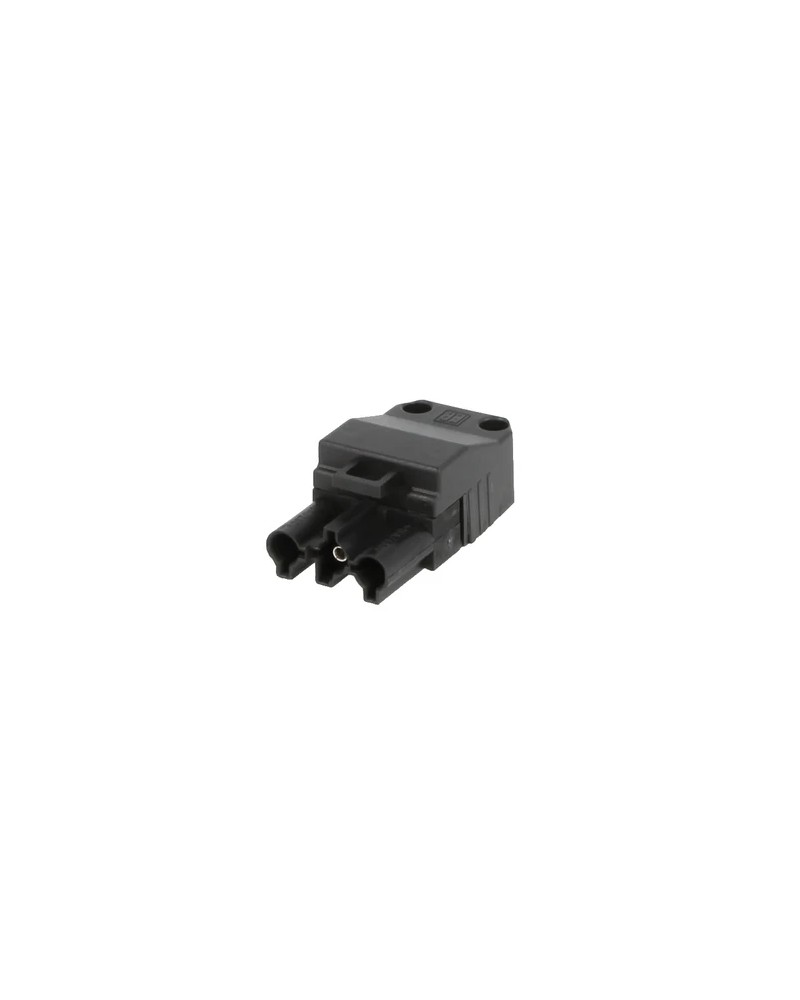

Fiche de raccordement brûleur 3 pôles femelle

📋 Fiche Technique : Connecteur 3 pôles femelle

• Type : Connecteur femelle (réceptacle des broches).

• Nombre de pôles : 3 contacts (L - Phase, N - Neutre, PE - Terre).

• Système : Connexion rapide type Wieland GST18 ou standard DIN.

• Tension : 230V AC / 16A max.

• Compatibilité : Universelle pour les accessoires de régulation (Buderus, Viessmann, Grundfos, Wilo, etc.).

• Matériau : Boîtier en polymère technique auto-extinguible.

🔧 Pourquoi choisir ce connecteur femelle ?

1. Détrompage Mécanique : Sa forme spécifique empêche toute erreur de branchement. Il est physiquement impossible d'insérer la phase dans le plot de terre, ce qui protège instantanément vos équipements sensibles.

2. Sécurité des Personnes : Contrairement à une fiche mâle qui possède des broches nues, la fiche femelle protège les contacts sous tension à l'intérieur de son boîtier, évitant tout risque d'électrocution lors de la manipulation.

3. Remplacement "Plug & Play" : Idéal pour remplacer un circulateur défectueux. Une fois la fiche femelle câblée sur le nouveau circulateur, le raccordement à la chaudière se fait en une seconde, sans outils.

   • 💡 Le conseil de "MonsieurChauffage.fr"

     La fiche 3 pôles femelle est l'élément qui sécurise l'alimentation de vos accessoires de chauffage.

     • Le câblage des fils : Lors du montage sur un câble de circulateur, assurez-vous de respecter scrupuleusement le code couleur (Marron pour la Phase L, Bleu pour le Neutre N, Vert/Jaune pour la Terre PE). Un mauvais câblage à l'intérieur de la fiche pourrait court-circuiter la carte de régulation de votre chaudière.

     • Le serre-câble : N'oubliez pas de bien serrer le presse-étoupe ou le collier serre-câble à l'entrée de la fiche. Cela empêche les fils de se déconnecter si quelqu'un tire par mégarde sur le câble du circulateur.

     • Compatibilité : Bien que ces fiches se ressemblent toutes, vérifiez bien qu'il s'agit du modèle compatible avec votre socle mâle (généralement du Wieland GST18 pour les circulateurs et petits brûleurs). Un modèle différent, même avec 3 pôles, pourrait avoir un détrompeur légèrement décalé qui empêcherait l'insertion.
