Le relais ECEE MA55 (et sa variante très répandue MA55 H) est le successeur direct des modèles MA45 et MA52. C'est l'un des derniers boîtiers électromécaniques produits par ECEE pour les brûleurs Cuenod (séries NC4, NC6, NC9) avant le passage généralisé à l'électronique.
La version MA55 H est particulièrement commune car elle intègre la gestion du réchauffeur de fioul (le "H" signifiant Heater).

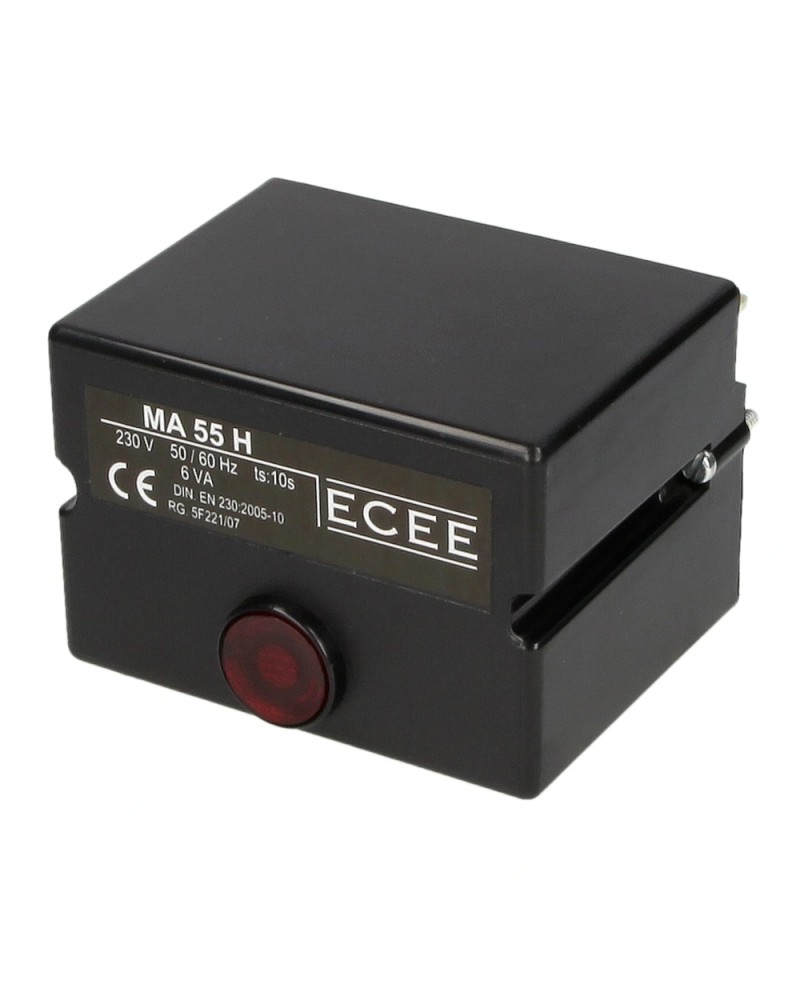

ECEE, relais MA55 H
207,56 €
TTC
Le relais ECEE MA55 (et sa variante très répandue MA55 H) est le successeur direct des modèles MA45 et MA52. C'est l'un des derniers boîtiers électromécaniques produits par ECEE pour les brûleurs Cuenod (séries NC4, NC6, NC9) avant le passage généralisé à l'électronique.
La version MA55 H est particulièrement commune car elle intègre la gestion du réchauffeur de fioul (le "H" signifiant Heater).
1. Caractéristiques techniques
-
Type : Boîtier de contrôle pour brûleurs fioul à 1 allure.
-
Temps de sécurité (TS) : 10 secondes.
-
Pré-ventilation : Environ 15 secondes.
-
Détection de flamme : Utilise les cellules photo-résistantes spécifiques ECEE.
-
Compatibilité : Il est souvent compatible avec les socles des modèles MA52, facilitant ainsi la maintenance sur les parcs de brûleurs Cuenod.
2. Le cycle spécifique du MA55 H (avec réchauffage)
Si votre brûleur possède un réchauffeur, le MA55 suit une séquence précise :
-
Mise sous tension : Le courant arrive au réchauffeur.
-
Attente : Le boîtier ne fait rien tant que le fioul n'est pas à température (environ 2 minutes).
-
Démarrage : Une fois le contact thermique du réchauffeur fermé, le moteur démarre (pré-ventilation).
-
Allumage : Ouverture de l'électrovanne après la ventilation.
3. Pannes courantes sur le MA55
Symptôme |
Diagnostic |
Le bouton rouge s'allume immédiatement |
Lumière parasite détectée ou court-circuit dans le circuit de la cellule. |
Le brûleur ne démarre jamais (silence) |
Souvent dû au réchauffeur de fioul HS. Le MA55 attend le signal de chauffe qui n'arrive pas. |
Bruit de "cliquetis" dans le boîtier |
Contacts internes usés ou tension d'alimentation trop faible. |
Mise en sécurité après la flamme |
Cellule encrassée ou défaillante. |
4. Remplacement : Que faire si le MA55 est HS ?
Le MA55 est aujourd'hui difficile à trouver en neuf (fin de production). Voici les options :
-
Option 1 (Directe) : Trouver un MA55 H reconditionné. C'est la solution la plus simple car elle ne nécessite aucune modification de câblage.
-
Option 2 (Modernisation) : Remplacer l'ensemble par un Siemens LOA 24 ou un LMO 14.
-
Attention : Cela impose de changer le socle.
-
Astuce : Pour les brûleurs Cuenod, il existe des kits d'adaptation comprenant le boîtier LOA24, le nouveau socle et une cellule QRB, avec une notice de correspondance des fils.
-
[!IMPORTANT]
Le test du réchauffeur : Si votre brûleur ne démarre pas, vous pouvez faire un test rapide (réservé aux techniciens) en shuntant les contacts du réchauffeur sur le socle. Si le brûleur démarre, c'est le réchauffeur qui est mort, pas le relais MA55.
[!TIP]
Le conseil de MonsieurChauffage.fr :
Si vous remplacez un MA55 par un boîtier moderne de type LMO 14 (digital), soyez vigilant sur la qualité de votre alimentation électrique. Les anciens MA55 "encaissaient" bien les variations de tension, alors que les nouveaux boîtiers digitaux se mettent en sécurité dès qu'une micro-coupure ou une baisse de tension survient.
