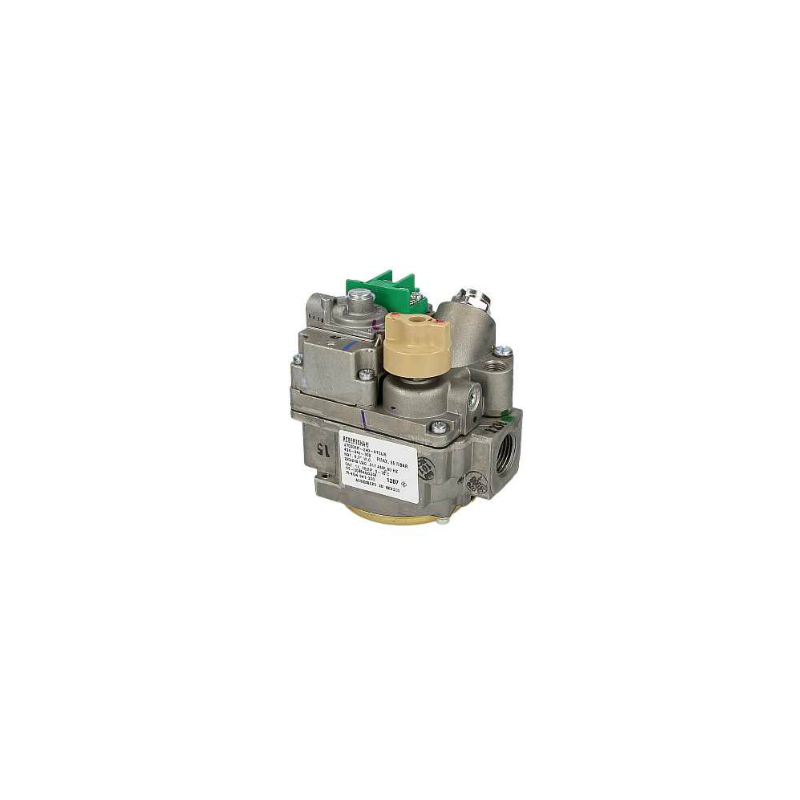

Le bloc gaz UNITROL 7000 en version 3/4'' (20/27 mm) est la version "gros débit" de cette gamme. Elle est principalement installée sur des appareils de chauffage de puissance plus importante, tels que les aérothermes industriels, les grands générateurs d'air chaud ou les chaudières collectives.
Voici les spécificités techniques à retenir pour cette configuration :

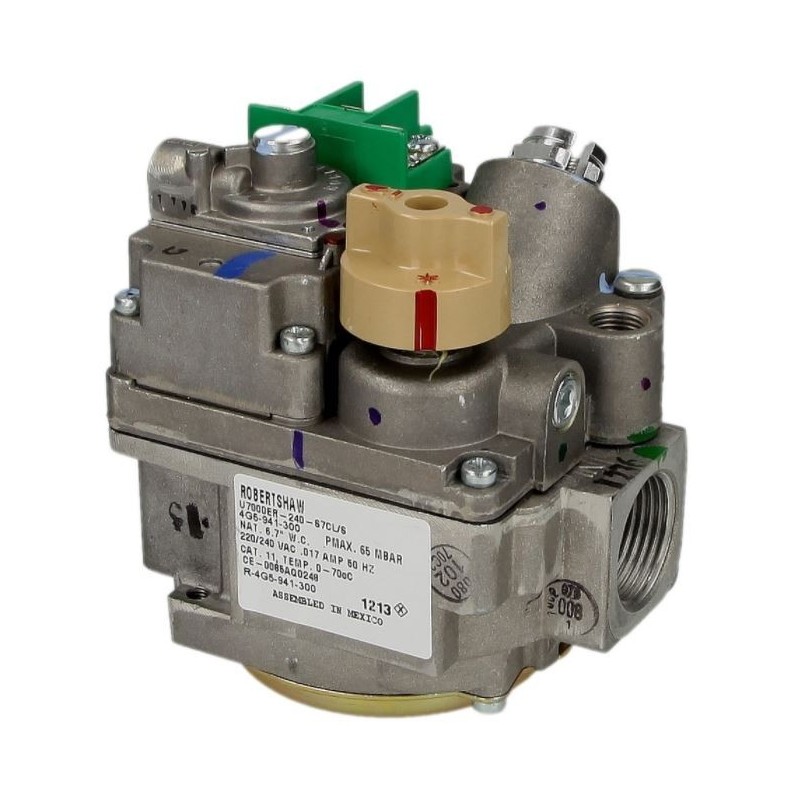

Bloc UNITROL 7000 raccord 3/4'' soit 20/27 mm BER /BSP 230 v
321,16 €
TTC
Le bloc gaz UNITROL 7000 en version 3/4'' (20/27 mm) est la version "gros débit" de cette gamme. Elle est principalement installée sur des appareils de chauffage de puissance plus importante, tels que les aérothermes industriels, les grands générateurs d'air chaud ou les chaudières collectives.
Voici les spécificités techniques à retenir pour cette configuration :
## Caractéristiques Techniques (Version 3/4'')
Le passage en 20/27 mm permet d'alimenter des brûleurs nécessitant un volume de gaz plus conséquent tout en limitant les pertes de charge.
-
Raccordement : Taraudage femelle 3/4'' BSP (entrée et sortie).
-
Alimentation : 230 V AC pour les bobines d'électrovannes.
-
Capacité : Débit nettement supérieur à la version 1/2'', permettant de couvrir des puissances allant souvent jusqu'à 70-80 kW (selon la pression réseau).
-
Régulation : Intègre un régulateur de pression réglable par vis (sous le capuchon plastique).
## Installation et Montage
Le raccordement en 3/4'' impose une certaine rigueur mécanique :
-
Sens du flux : Respectez impérativement la flèche gravée sur le corps du bloc indiquant le sens de circulation du gaz.
-
Étanchéité : Sur ce diamètre, l'utilisation de filasse avec pâte à joint agréée Gaz ou de ruban téflon épais est recommandée pour garantir une étanchéité parfaite sur les filetages 20/27.
-
Position : Le bloc peut généralement être monté horizontalement ou verticalement, mais évitez de placer la tête des bobines vers le bas (risque d'accumulation de condensats ou d'impuretés).
## Diagnostic et Points de Contrôle
Si vous remplacez un ancien bloc 3/4'' :
-
Vérification de la tension : Assurez-vous que le signal 230 V provenant du coffret de sécurité est bien stable. Une tension trop faible peut empêcher l'ouverture complète du clapet.
-
Pression amont/aval : Utilisez les prises de pression intégrées (souvent des vis de 9 mm) pour vérifier que vous avez bien la pression réseau en entrée (ex: 20 mbar pour le gaz naturel) et la pression de consigne brûleur en sortie.
Le conseil de MonsieurChauffage.fr
Sur les modèles Unitrol 7000 en 3/4'', le ressort de régulation est plus puissant. Si vous installez ce bloc sur un appareil fonctionnant au Propane (37/50 mbar), vérifiez bien que le kit de conversion pour gaz liquide a été installé. Sans lui, vous ne pourrez pas atteindre la pression de sortie nécessaire pour le bon fonctionnement des brûleurs haute pression.
AAB132410200
2 Produits
Neuf
Pas de commentaires client pour le moment.
