DGXC 14-22 avant 05.98, DGXE 14-47 avant 05.98

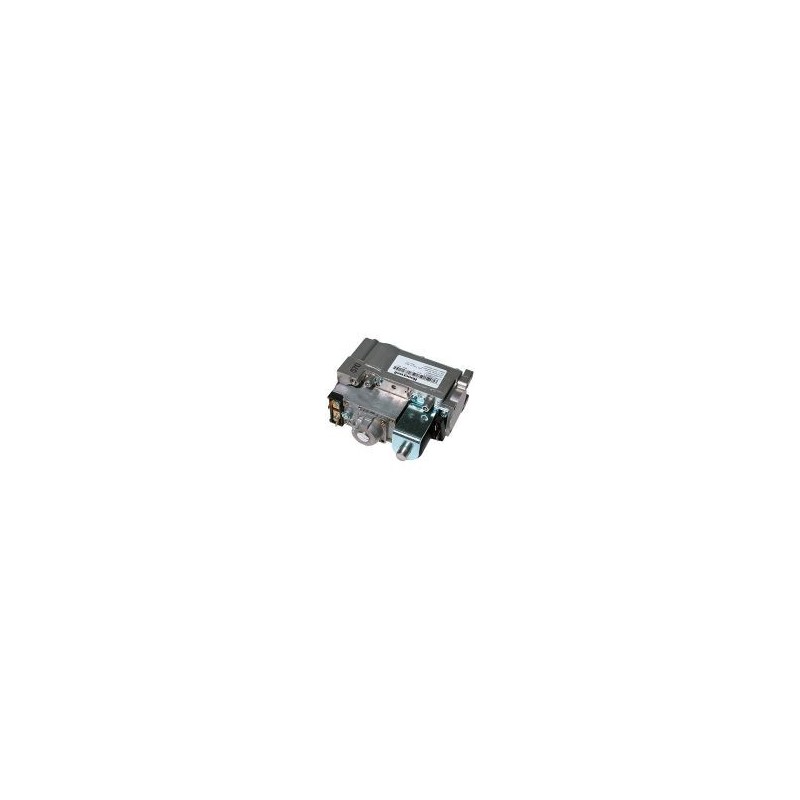

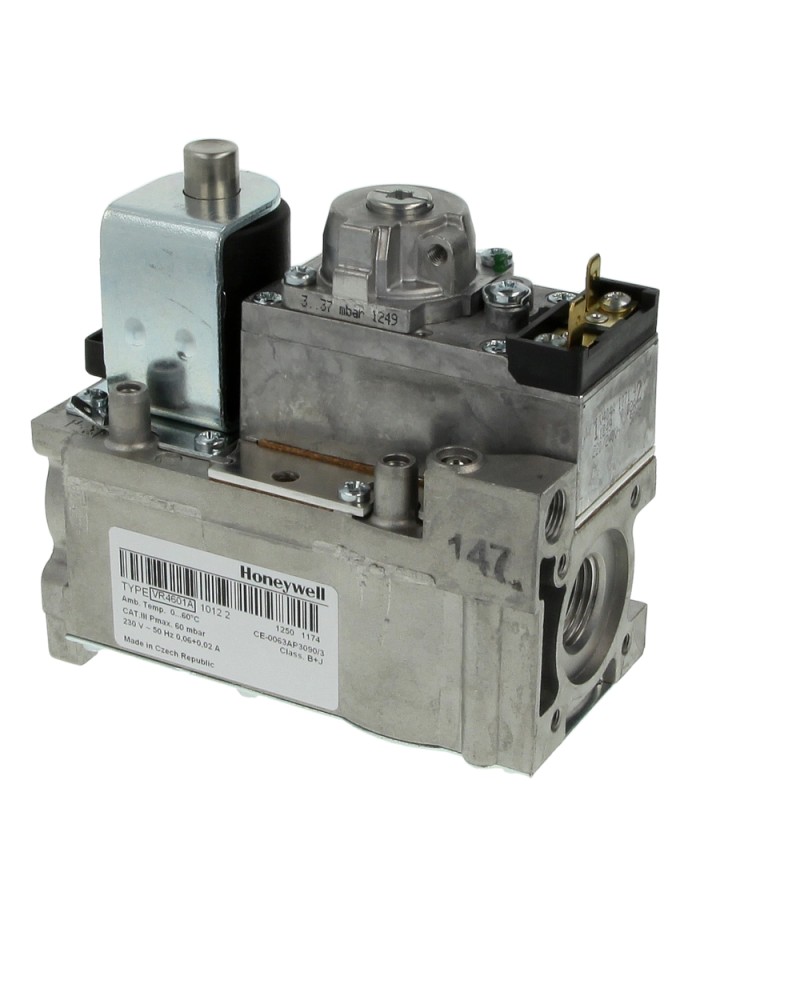

Le bloc gaz Honeywell VR4601A (référence spécifique 779803) est un combiné de régulation de gaz extrêmement répandu, notamment sur les chaudières au sol de chez De Dietrich, Chappée ou Baxi.
C'est l'organe de sécurité principal : il autorise, module et coupe l'arrivée de gaz vers le brûleur de votre chaudière.
1. Caractéristiques techniques
-
Type : Vanne automatique à deux allures (ouverture lente pour un allumage en douceur).
-
Alimentation : 220-240V (courant alternatif).
-
Raccordement : Filetage standard 1/2" ou 3/4" selon les brides montées.
-
Équipement : Il intègre un régulateur de pression et une prise de mesure pour contrôler la pression amont (réseau) et aval (brûleur).
Bloc gaz VR4601A Interdomo DGXE 14-147 avant 05.98
1 500,00 €
TTC
DGXC 14-22 avant 05.98, DGXE 14-47 avant 05.98
Le bloc gaz Honeywell VR4601A (référence spécifique 779803) est un combiné de régulation de gaz extrêmement répandu, notamment sur les chaudières au sol de chez De Dietrich, Chappée ou Baxi.
C'est l'organe de sécurité principal : il autorise, module et coupe l'arrivée de gaz vers le brûleur de votre chaudière.
1. Caractéristiques techniques
-
Type : Vanne automatique à deux allures (ouverture lente pour un allumage en douceur).
-
Alimentation : 220-240V (courant alternatif).
-
Raccordement : Filetage standard 1/2" ou 3/4" selon les brides montées.
-
Équipement : Il intègre un régulateur de pression et une prise de mesure pour contrôler la pression amont (réseau) et aval (brûleur).
2. Symptômes de panne fréquents
Si votre chaudière se met en sécurité "Défaut d'allumage" ou "Absence de flamme", le bloc gaz peut être en cause :
Symptôme |
Cause probable |
Pas d'étincelle / Pas de gaz |
L'électrovanne de sécurité ne reçoit pas d'ordre ou est grillée. |
Allumage "explosif" |
Le réglage d'ouverture lente est défaillant ou la pression de départ est trop haute. |
Flamme qui s'éteint vite |
Problème de maintien du bloc gaz ou défaillance de la bobine de modulation. |
Odeur de gaz à l'arrêt |
Urgence : L'une des deux vannes internes n'est plus étanche. |
3. Comment tester le bloc VR4601A ?
Avant de remplacer cette pièce coûteuse, vérifiez deux points essentiels :
-
La bobine : Testez la continuité des bobines avec un multimètre (hors tension). Si une bobine est coupée (résistance infinie), le bloc ne s'ouvrira jamais.
-
La tension : Vérifiez que le bloc reçoit bien du 230V au moment du cycle d'allumage. Si le courant n'arrive pas, c'est le tableau de commande (la carte électronique) qui est en cause, pas le bloc gaz.
4. Réglages (Réservé aux professionnels)
Le bloc dispose de vis de réglage sous des capuchons de protection :
-
Réglage du débit gaz maximum : Pour ajuster la puissance nominale.
-
Réglage du débit d'allumage : Pour éviter les bruits au démarrage.
[!IMPORTANT]
Tout remplacement ou réglage d'un bloc gaz nécessite obligatoirement un contrôle d'étanchéité et une analyse de combustion avec un appareil certifié. Une mauvaise manipulation peut entraîner une fuite ou une production dangereuse de monoxyde de carbone.
👍
Le conseil de MonsieurChauffage.fr : Si vous devez remplacer ce bloc gaz sur une chaudière ancienne (type De Dietrich DTG), profitez-en pour changer systématiquement le joint de bride. Un vieux joint en liège ou en caoutchouc qui a chauffé pendant 15 ans ne retrouvera jamais son étanchéité une fois démonté.
