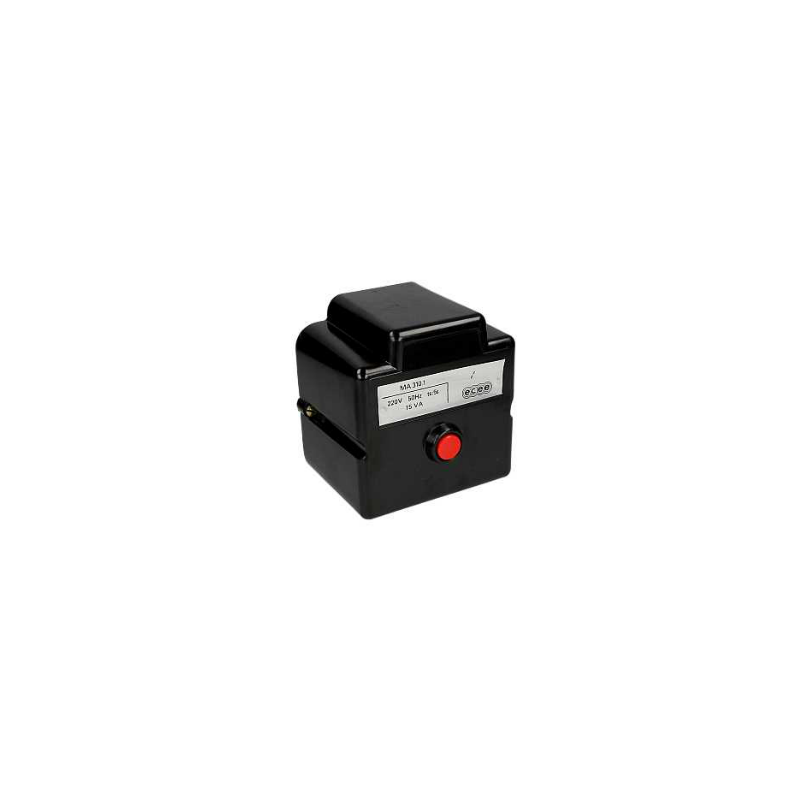

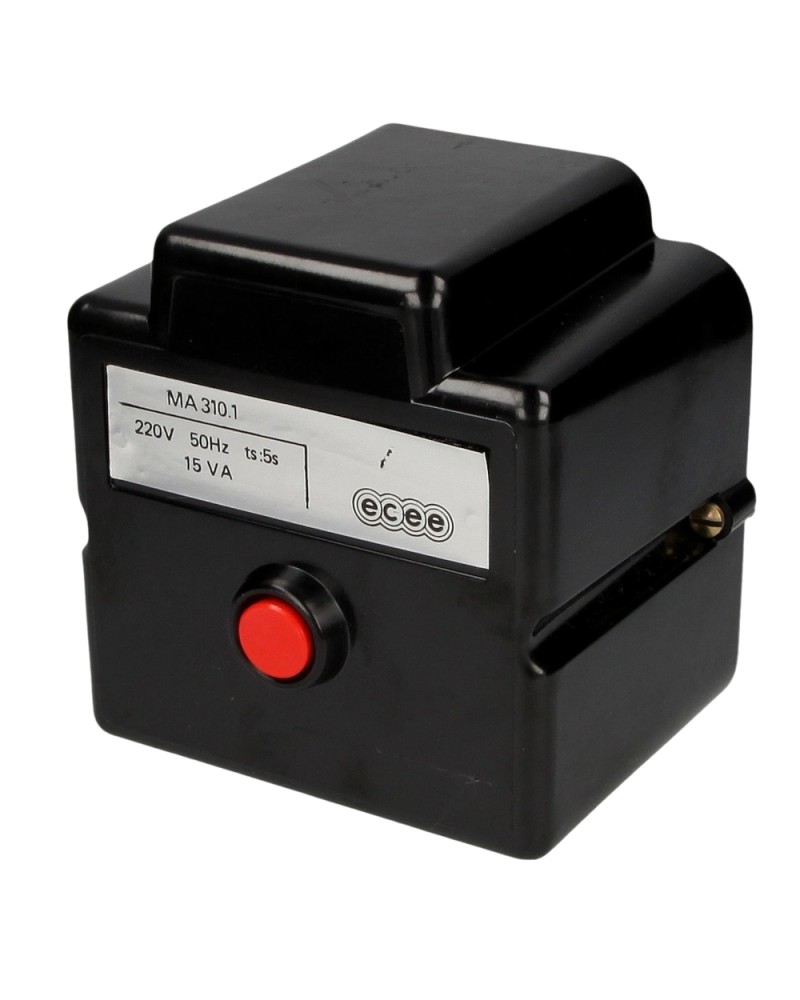

Boîtier de relais électrique ECEE MA310

ECEE, relais MA310

374,82 €
TTC

Le relais ECEE MA310 (souvent marqué sous la licence MA-310) est un boîtier de contrôle de sécurité pour brûleurs fioul à une allure. C'est un modèle "vintage" que l'on retrouve principalement sur les brûleurs de la marque Cuenod (série NC4, C4) ou Ideal Standard des années 80 et 90.

C'est une technologie électromécanique robuste, mais qui commence à se faire rare sur le marché des pièces détachées.

Quantité
Liste de souhaits
Comparer
Derniers articles en stock

1. Caractéristiques techniques

  • Type : Boîtier de commande automatique pour brûleurs fioul.

  • Tension : 220-230V / 50Hz.

  • Temps de sécurité (TS) : 10 secondes (temps imparti pour la détection de flamme avant l'arrêt de sécurité).

  • Cellule compatible : Fonctionne avec une cellule photo-résistante (généralement une cellule spécifique ECEE ou une QRB standard selon le socle).

2. Séquence de démarrage du MA310

Le cycle est très classique pour cette génération de boîtiers :

  1. Pré-ventilation : Le moteur tourne pour évacuer les gaz résiduels du foyer.

  2. Pré-allumage : Le transformateur crée l'étincelle.

  3. Ouverture vanne : Injection du fioul.

  4. Surveillance : Si la cellule ne voit pas la flamme sous 10 secondes, le boîtier se "verrouille" (bouton rouge allumé).

3. Diagnostics et pannes fréquentes

Symptôme

Cause probable

Le bouton de réarmement ne tient pas

Le bilame interne est fatigué ou la bobine de maintien est grillée.

Le brûleur s'arrête après 10s (flamme présente)

La cellule est encrassée ou les contacts internes du MA310 sont charbonnés.

Pas de démarrage du tout

Vérifier la tension sur le socle. Si le 230V arrive et que rien ne se passe, le relais est HS.

4. Remplacement et Équivalence

Le MA310 n'est plus fabriqué. Selon la configuration de votre brûleur (notamment le câblage du socle), il est souvent remplacé par des modèles plus modernes comme :

  • Le MA 55 H (également de chez ECEE / Cuenod).

  • Un boîtier Siemens LOA 24 ou Honeywell TF 830/834, mais cela nécessite souvent le changement du socle et une modification du câblage électrique du brûleur.

[!IMPORTANT]

Attention au socle : Les boîtiers ECEE ont souvent un brochage propriétaire. Ne tentez jamais de forcer un boîtier d'une autre marque sur le socle d'origine sans avoir vérifié le schéma électrique borne par borne.

[!TIP]

Le conseil de MonsieurChauffage.fr : Si vous possédez encore un MA310 fonctionnel sur un brûleur Cuenod, ne jetez pas votre ancienne cellule. Les cellules d'époque étaient très spécifiques au niveau de leur diamètre de fixation. Si vous changez le boîtier pour un modèle moderne, vous devrez probablement changer l'ensemble {Boîtier + Socle + Cellule} pour garantir une sécurité parfaite.

AAB150210000
1 Article
Neuf
