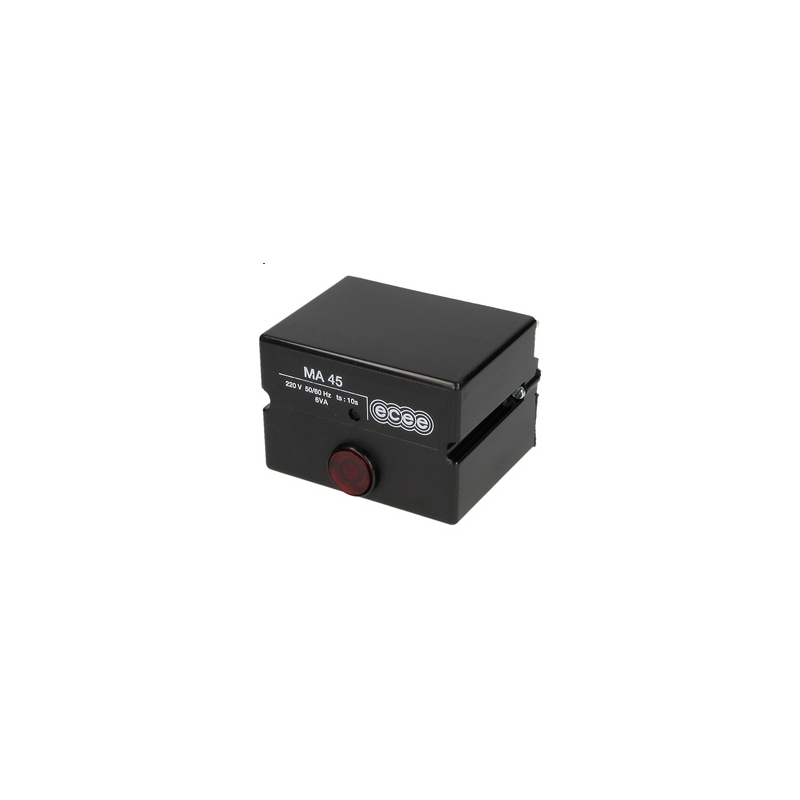

ECEE, relais MA45
329,88 €
TTC

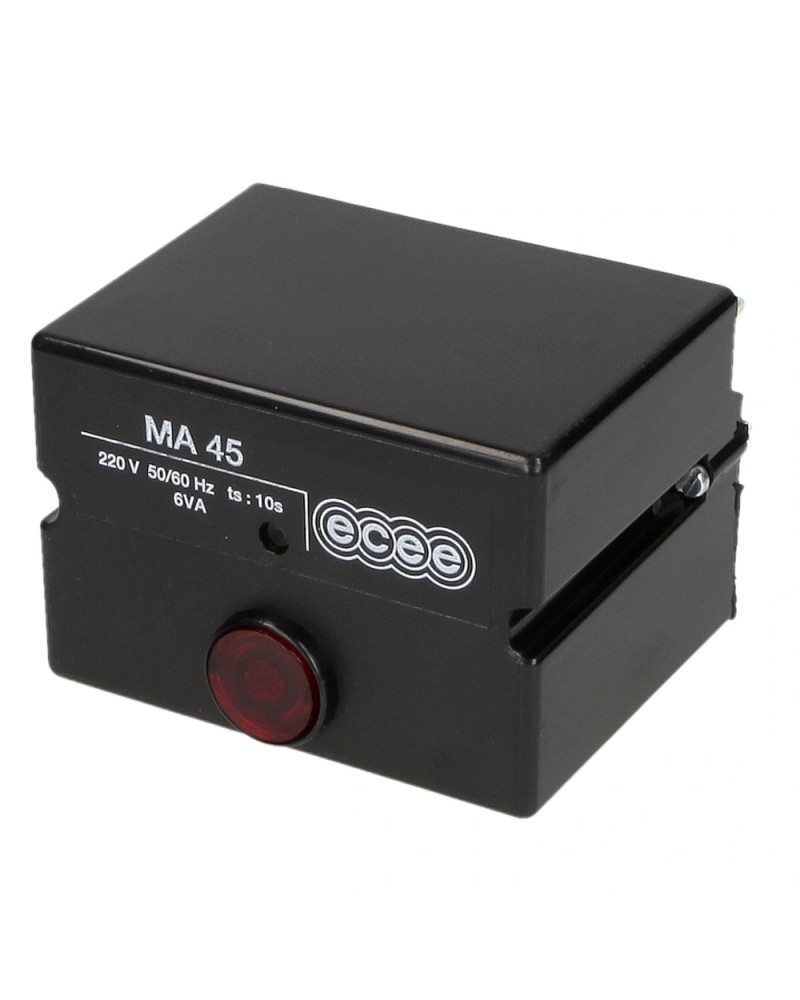

Le relais ECEE MA45 est un boîtier de contrôle de sécurité emblématique des brûleurs fioul Cuenod (notamment la célèbre série C4 et NC4) et de certains modèles Ideal Standard.
C'est un boîtier électromécanique "monobloc" reconnaissable à son format rectangulaire et son gros bouton de réarmement. Comme ses cousins MA310 et MA803, il n'est plus fabriqué aujourd'hui, ce qui en fait une pièce de maintenance de plus en plus rare.
Garanties sécurité
Politique de livraison
Politique de garantie
1. Rôle et Fonctionnement
Le MA45 assure la gestion automatique d'un brûleur fioul à une allure. Sa séquence est optimisée pour les foyers domestiques classiques :
-
Pré-ventilation : Environ 15 à 20 secondes.
-
Temps de sécurité (TS) : 10 secondes (délai pour détecter la flamme après l'ouverture de l'électrovanne).
-
Détection : Il utilise une cellule photo-résistante spécifique à la marque Cuenod/ECEE.
2. Pannes fréquentes sur le MA45
Le MA45 est réputé pour sa robustesse, mais après 20 ou 30 ans de service, certains composants fatiguent :
-
Le cycle ne se lance pas : Si le thermostat de la chaudière appelle de la chaleur mais que le MA45 reste "muet", vérifiez le contact de sécurité interne. Souvent, c'est le petit moteur synchrone à l'intérieur du boîtier qui est grillé.
-
Mise en sécurité sans flamme : Si le brûleur ventile, fait des étincelles, mais s'arrête au bout de 10s sans que le fioul ne s'enflamme, le relais fait son travail, mais le problème vient probablement du gicleur ou de la pompe.
-
Mise en sécurité AVANT la ventilation : C'est le signe d'une "lumière parasite". Le MA45 croit voir une flamme alors que le moteur n'a pas encore démarré (cellule défectueuse ou foyer encore incandescent).
3. La problématique du remplacement
Trouver un MA45 neuf est aujourd'hui quasiment impossible. Vous avez deux options :
-
L'occasion / Reconditionné : Risqué, car les composants internes (bilames et condensateurs) ont le même âge que les vôtres.
-
L'adaptation (Kit de remplacement) : C'est la solution standard des chauffagistes. On remplace l'ensemble par un socle et un boîtier moderne (type Siemens LOA 24 ou Honeywell TF 834.3).
Attention : Le brochage du MA45 n'est absolument pas compatible avec les socles Siemens ou Honeywell. Il faut impérativement recâbler le brûleur.
4. Rappel des branchements (pour diagnostic)
Si vous devez tester l'arrivée de courant sur votre socle MA45, voici les repères habituels :
-
Alimentation (Phase/Neutre) : Généralement bornes L et N.
-
Moteur : Borne dédiée au ventilateur.
-
Électrovanne : Borne s'activant après la pré-ventilation.
[!TIP] Le conseil de MonsieurChauffage.fr :
Si vous décidez de remplacer votre MA45 par un boîtier moderne, changez impérativement la cellule photo-électrique. Les anciennes cellules ECEE ne transmettent pas toujours le même signal de résistance que les cellules QRB modernes, ce qui pourrait provoquer des mises en sécurité intempestives avec un nouveau relais digital.
