Brides diamètre 80 mm entraxe de 140 à 170 mm

1. Analyse des Dimensions

• Diamètre (DN) : Un diamètre de 80 mm correspond souvent à un DN80, bien que pour des brides de pompes ou de circulateurs, cela désigne parfois le diamètre nominal du passage intérieur.

• Entraxe (140 à 170 mm) : Il s'agit de la distance entre le centre des deux trous de fixation.

  • L'entraxe de 150 mm ou 160 mm est très standard pour les circulateurs de taille moyenne.

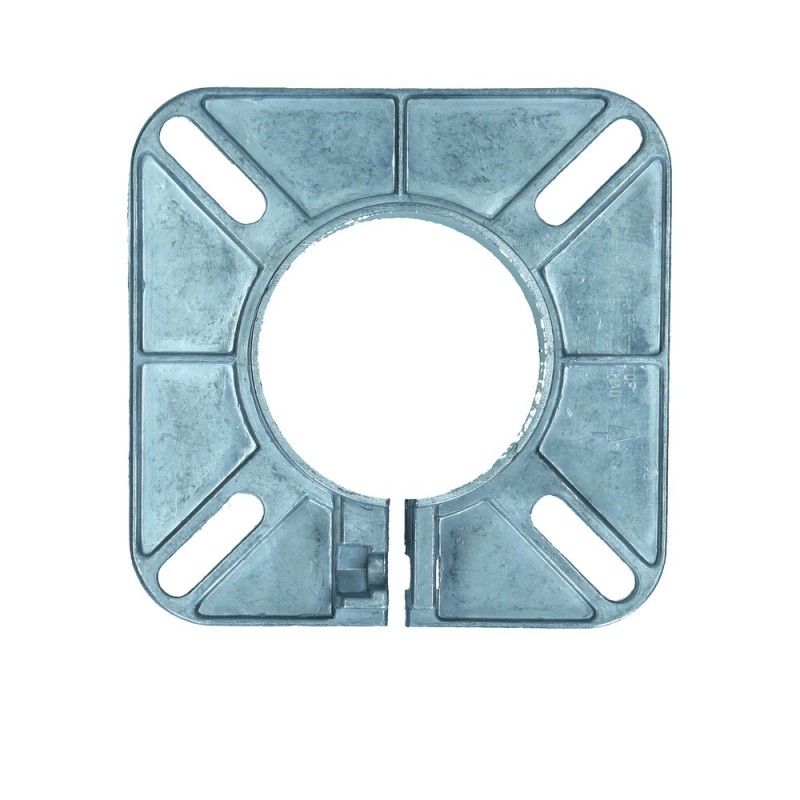

  • L'aspect "140 à 170 mm" suggère souvent une bride à trous oblongs (boutonnières), permettant une certaine flexibilité pour s'adapter à plusieurs modèles de pompes sans modifier la tuyauterie.

2. Types de Brides Correspondantes

• Brides Ovales (2 trous) : Utilisées principalement pour les raccordements de pompes domestiques et petit tertiaire.

• Brides PN6 / PN10 / PN16 : Si la bride est circulaire avec plusieurs trous, les entraxes sont normalisés. Cependant, un entraxe de 160 mm sur une bride circulaire DN80 correspond généralement à une norme PN10/16 (qui possède normalement 4 ou 8 trous).

3. Matériaux et Étanchéité

• Matériaux : Disponibles en fonte (pour le chauffage), en acier ou en acier inoxydable (pour les fluides corrosifs ou l'alimentaire).

• Joints : Pour ces dimensions, on utilise généralement des joints plats en EPDM (eau chaude) ou en aramide/nitrile pour une résistance thermique et de pression supérieure.

Le conseil de MonsieurChauffage.fr

Si vous remplacez un appareil existant, mesurez précisément l'entraxe vertical (entre les vis) mais aussi l'écartement horizontal du corps de l'appareil. Si vous utilisez des brides à trous oblongs pour couvrir une plage de 140 à 170 mm, assurez-vous que les rondelles utilisées sont suffisamment larges et épaisses pour garantir un serrage homogène sans déformer la bride.
