L'électrode d'ionisation pour les brûleurs Weishaupt WTG 14-34 est un composant de sécurité vital. Contrairement aux électrodes d'allumage qui créent l'étincelle, celle-ci sert de "capteur" pour confirmer au boîtier de contrôle que la flamme est bien présente.
Elle utilise le principe de conductivité de la flamme (effet de redressement). Un faible courant alternatif est envoyé par le relais vers l'électrode. La présence de la flamme permet au courant de passer vers la masse. Le relais détecte ce signal (exprimé en micro-ampères $\mu A$) et maintient l'ouverture de l'électrovanne gaz.
-
Application :Weishaupt WTG puissance 14 à 34 kW
-
Particularité : La tige est généralement plus longue et positionnée différemment des électrodes d'allumage pour baigner en permanence dans le cœur de la flamme.

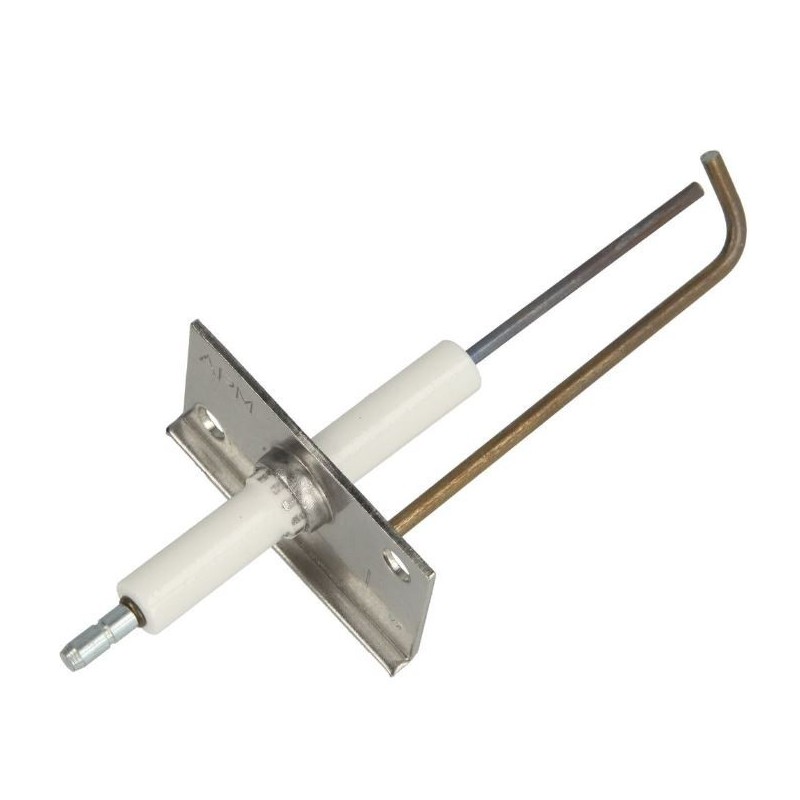

Electrode ionisation WTG 14-34
32,16 €
TTC
L'électrode d'ionisation pour les brûleurs Weishaupt WTG 14-34 est un composant de sécurité vital. Contrairement aux électrodes d'allumage qui créent l'étincelle, celle-ci sert de "capteur" pour confirmer au boîtier de contrôle que la flamme est bien présente.
Elle utilise le principe de conductivité de la flamme (effet de redressement). Un faible courant alternatif est envoyé par le relais vers l'électrode. La présence de la flamme permet au courant de passer vers la masse. Le relais détecte ce signal (exprimé en micro-ampères $\mu A$) et maintient l'ouverture de l'électrovanne gaz.
-
Application :Weishaupt WTG puissance 14 à 34 kW
-
Particularité : La tige est généralement plus longue et positionnée différemment des électrodes d'allumage pour baigner en permanence dans le cœur de la flamme.
✔ Symptômes d'une électrode défectueuse
Si l'électrode d'ionisation est fatiguée ou encrassée, vous rencontrerez le cycle suivant :
-
Le brûleur ventile normalement.
-
L'étincelle se produit et la flamme s'allume.
-
Le brûleur se coupe après 2 à 5 secondes (mise en sécurité), car le boîtier n'a pas reçu le signal de confirmation de flamme.
👍 Le conseil de MonsieurChauffage.fr
Une électrode d'ionisation ne s'use pas mécaniquement comme l'allumage, mais elle "s'oxyde" en surface, créant une couche isolante qui bloque le signal.
Mes préconisations de maintenance :
Nettoyage doux : Ne poncez jamais l'électrode avec du papier de verre gros grain. Utilisez une éponge abrasive type "Scotch-Brite" ou de la laine d'acier très fine pour lui redonner son aspect brillant sans créer de rayures profondes.
Positionnement : Elle ne doit jamais toucher le déflecteur ou une partie métallique du brûleur. Si elle est en contact avec la masse, le courant fuira directement sans passer par la flamme, et le brûleur tombera en panne.
Mesure du signal : Si le problème persiste, utilisez un multimètre en position A(micro-ampères) en série sur le câble d'ionisation. Pour un brûleur Weishaupt, un signal stable au-dessus de 5\mu A est généralement requis pour un fonctionnement fiable.
45021030107
1 Article
Neuf
