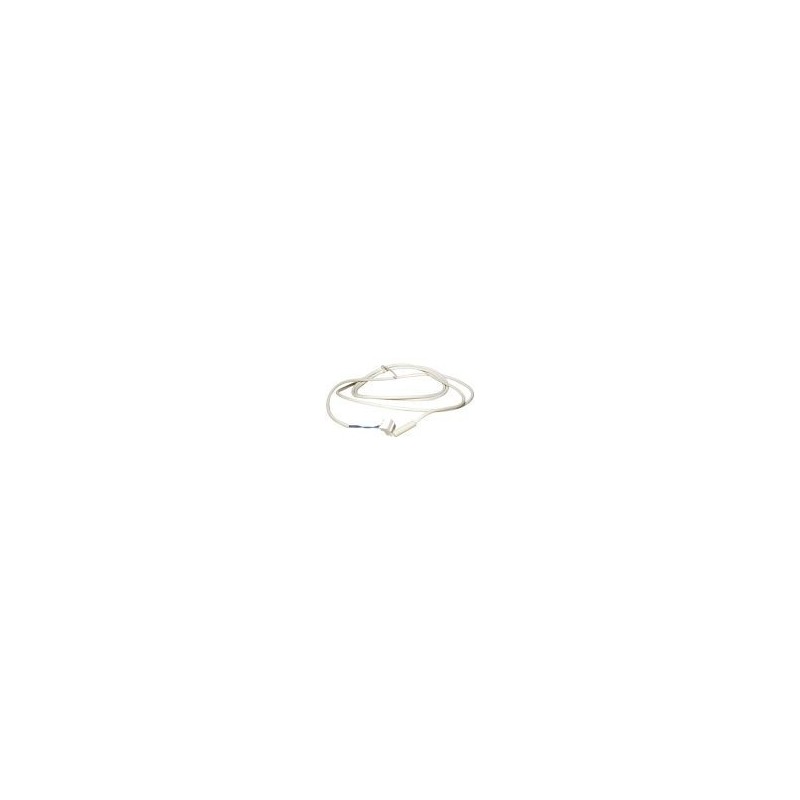

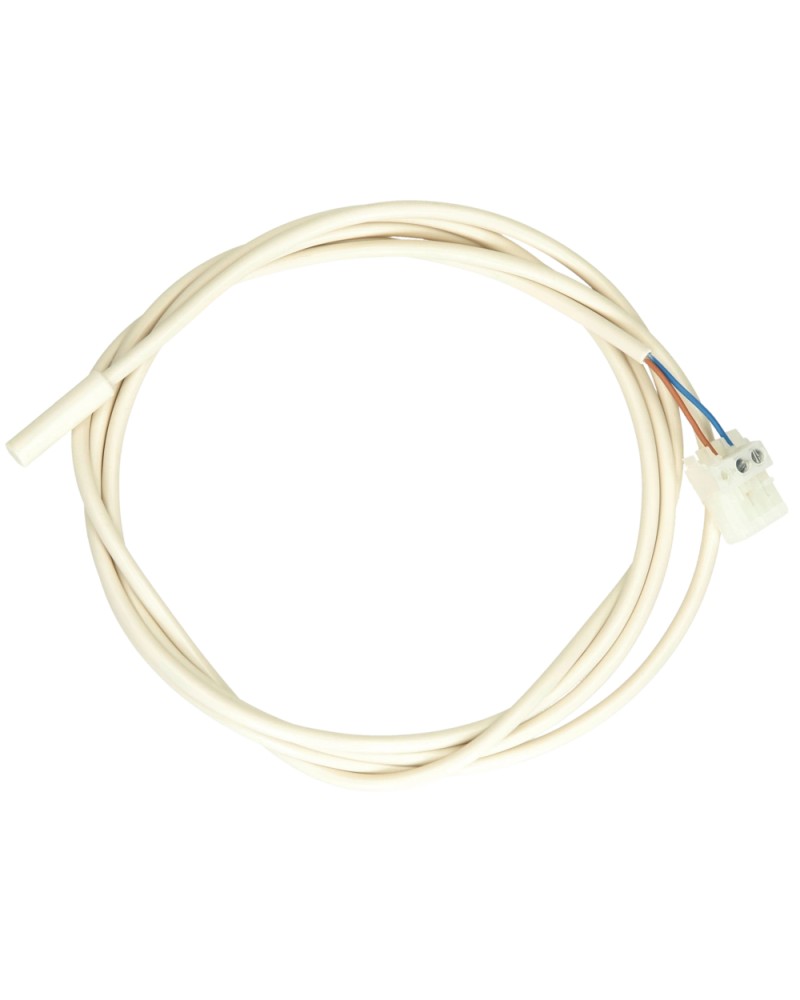

1. Caractéristiques et Emplacement

• Filetage : 1/8" (petit diamètre, environ 9,7 mm).

• Type : Sonde immergée (elle est en contact direct avec l'eau).

• Usage : Elle mesure soit la température du circuit de chauffage (départ), soit celle de l'eau chaude sanitaire (ECS) pour réguler la puissance du brûleur.

• Connectique : Bornier à deux fiches pour clipsage rapide du faisceau.

2. Symptômes d'une sonde HS

Si votre chaudière affiche un code défaut (souvent A7, E9 ou CA sur les modèles Bosch/Elm), la sonde peut être en cause :

• Eau tiède ou brûlante : La sonde transmet une valeur erronée, la chaudière ne module plus correctement.

• Mise en sécurité intempestive : La sonde détecte une "surchauffe" imaginaire à cause d'un court-circuit interne.

• Douches "écossaises" : La valeur de résistance oscille, provoquant des arrêts et redémarrages incessants du brûleur.

Le Conseil de MonsieurChauffage.fr

"Avant de remplacer la sonde 87145000880, munissez-vous d'un multimètre pour la tester à l'ohmmètre ($k\Omega$). À une température ambiante de 20°C, elle doit afficher environ 14,7 k\Omega. Si vous obtenez $0$ ou l'infini, elle est morte. Petit rappel important : comme c'est une sonde immergée, vous devez impérativement isoler et vidanger la chaudière avant de la dévisser, sinon c'est l'inondation assurée dans le caisson électrique !"

3. Tableau de correspondance Résistance / Température

Voici les valeurs théoriques pour vérifier la précision de votre sonde :
