La référence 7814617 correspond au capteur de température NTC du collecteur (sonde n° 6) pour les systèmes de chauffage Viessmann. Ce capteur est un composant de régulation essentiel, principalement utilisé dans les installations solaires thermiques (Vitosol) ou sur certains collecteurs de chaudières de forte puissance pour surveiller la température au point le plus critique de l'échangeur.
En tant que sonde NTC, sa résistance électrique varie inversement à la température, permettant à la régulation Vitotronic de piloter les pompes de circulation avec une précision absolue.

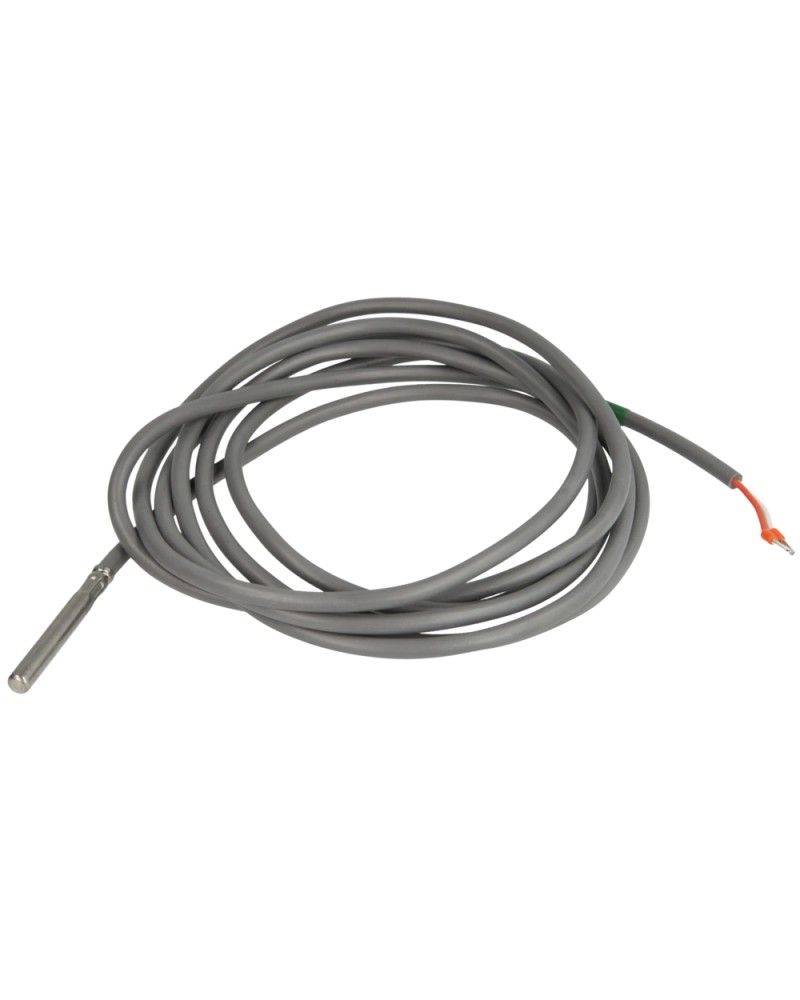

Sonde de température de collecteur 6
155,16 €
TTC
La référence 7814617 correspond au capteur de température NTC du collecteur (sonde n° 6) pour les systèmes de chauffage Viessmann. Ce capteur est un composant de régulation essentiel, principalement utilisé dans les installations solaires thermiques (Vitosol) ou sur certains collecteurs de chaudières de forte puissance pour surveiller la température au point le plus critique de l'échangeur.
En tant que sonde NTC, sa résistance électrique varie inversement à la température, permettant à la régulation Vitotronic de piloter les pompes de circulation avec une précision absolue.
📋 Fiche Technique : Viessmann 7814617
-
Référence : 7814617.
-
Marque : Viessmann (Pièce d'origine).
-
Désignation : Capteur de température n° 6 (Collecteur).
-
Type : NTC 10 kΩ (Standard Viessmann).
-
Compatibilité : * Régulations solaires Vitosolic 100 / 200.
-
Modules de commande de chaudières Vitocrossal, Vitorond, et Vitodens (selon configuration hydraulique).
-
-
Câblage : Livrée avec un câble haute résistance thermique (souvent en silicone) pour supporter les températures élevées en sortie de collecteur.
🔧 Rôle de la sonde n° 6 dans votre système
-
Pilotage Solaire : Elle mesure la température instantanée dans les capteurs solaires. Si cette température dépasse celle du ballon, la régulation active la pompe pour transférer les calories.
-
Protection Anti-surchauffe : Si le collecteur atteint une température critique (stagnation), la sonde n'autorise plus la circulation pour protéger les composants hydrauliques.
-
Calcul du Rendement : Couplée à la sonde de retour, elle permet à votre système de calculer l'énergie thermique réellement produite par votre installation.
-
💡 Le conseil de "MonsieurChauffage.fr"
La sonde 7814617 (Pt500) est le cerveau de votre installation solaire ou de votre pompe à chaleur haute température.
-
Le test du multimètre : Attention, contrairement aux sondes NTC classiques (10 kΩ), une sonde Pt500 affiche une résistance beaucoup plus faible. À 0°C, elle doit faire 500 Ohms. À une température ambiante de 20°C, vous devriez lire environ 539 Ohms. Si vous lisez plusieurs kilo-ohms, la sonde est HS ou n'est pas le bon modèle.
-
Étanchéité du doigt de gant : En toiture (solaire), l'humidité est l'ennemi n°1. Lors du remplacement, assurez-vous que la sonde est bien protégée dans son doigt de gant et que le passage de câble est étanche pour éviter que l'eau de pluie ne s'infiltre jusqu'au capteur.
-
Rallonge de câble : Si vous devez rallonger le câble de 2,5 m, utilisez impérativement du câble de section 2 x 1,5 mm² et des cosses étanches. Une mauvaise connexion créera une "résistance parasite" qui fera croire à votre régulation qu'il fait plus chaud qu'en réalité dans vos panneaux.
-
7814617
